Справочная информация по продукции Synergy Microwave

Synergy Microwave

Компания Synergy Microwave Corporation – мировой лидер в разработке и производстве широкого спектра  гибридных СВЧ-компонентов для применения на частотах до 20 ГГц, широкополосных  малошумящих ГУН и синтезаторов частот, широкополосных частотных смесителей,  делителей/сумматоров мощности, ВЧ-трансформаторов.

Одним из важных факторов в работе является направленность Synergy на работу с малыми и средними объёмами производства, в том числе с производством нестандартных заказных компонентов. Продукция компании отвечает требованиям MIL-Q-9558, MIL-1-45208. На протяжении последних десяти лет Synergy удостаивалась ряда наград как производитель компонентов для коммерческого и военного применений. Все компоненты соответствуют директиве RoHS и производятся по запатентованной технологии Rel-Pro®. Разработчики и производители, находящиеся на территории России, имеют официальный доступ ко всему спектру компонентов, услуг по разработке нестандартных изделий и послепродажному обслуживанию.

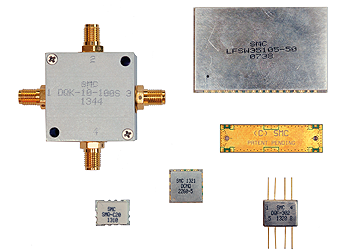

  Образцы продукции Synergy Microwave

Полная информация о продукции доступна на сайте производителя: http://www.synergymwave.com/

Информационные брошюры:

Каталог продукции Synergy Microwave (на английском)
PDF synergy_catalogue.pdf (2,06 Мб) - для просмотра необходим Adobe Acrobat Reader

Продукция Synergy Microwave:

ГУН (генераторы управляемые напряжением) с параметрами, аналогичными YIG-генераторам

Модель

 Рабочий диапазон частот, MHz Напряжение управления, V Напряжение питания,V@ потребляемый ток, mA Минимальный уровень вых. мощности, dBm Подавление гармоник, dB Уровень фазовых шумов на отстройке 10 kHz, dBc/Hz
DCYR2060-5 200 - 600 0.5 - 28 +5 @ 60 mA +5 12 -119
DCYR3097-5 300 - 970 0.5 - 28 +5 @ 38 mA +4 25 -112
DCYR50125-10 500 - 1250 0.5 - 24 +10 @ 43 mA +1 7 -110
DCYS100200-12 1000 - 2000 0.5 - 28 +12 @ 33 mA +4 20 -105
DCYS160360-5 1600 - 3600 0.5 - 20 +5 @ 47 mA 0 15 -90
DCYS200400-5 2000 - 4000 0.5 - 16 +5 @ 45 mA +1 15 -90
DCYS200400P-5 2000 - 4000 0.5 - 22 +5 @ 45 mA +1 15 -95
DCYS250500-5 2500 - 5000 0.5 - 14 +5 @ 45 mA -3 15 -75
DCYS275550-5 2750 - 5550 0.5 - 22 +5 @ 43 mA 0 10 -77
DCYS300600-5 3000 - 6000 0.3 - 17 +5 @ 43 mA -1 25 -77
DCYR400800-5 4000 - 8000 0.5 - 16 +5 @ 140 mA +7 25 -84
DCYR5001000-5 5000 - 10000 0.5 - 20 +5 @ 140 mA +3 20 -75
DCYR6001200-5 6000 - 12000 0.5 - 25 +5 @ 140 mA +3 20 -74



ГУН с параметрами, аналогичными генераторам на керамических и ПАВ-резонаторах
Модель Рабочая частота, MHz Напряжение управления, V Напряжение питания,V@ потребляемый ток, mA Минимальный уровень вых. мощности, dBm Подавление гармоник, dB Уровень фазовых шумов на отстройке 10 kHz, dBc/Hz
DCSR1280-8 1280 0.5 - 8 +8 @ 26 mA +6 23 -120
DCSO2308-10 2307.8125 0.5 - 10 +10 @ 50 mA +2 45 -116
DCSR2688-5 2688.651 0.5 - 8 +5 @ 35 mA +4 27 -120
DCSR4710-8 4710 0.5 - 8 +8 @ 31 mA +4.5 10 -106
DCSO2294-10 2293.75 0.5 - 10 +10 @ 50 mA +3.5 42 -113
DCSR4500-10 4500 0.5 - 8 +10 @ 35 mA +5 17 -107
DCSR4096-10 4096 0.5 - 8 +8 @ 28 mA +5 25 -110
DCSR100-5 100 0.5 - 5 +5 @ 14 mA +5 22 -128
DCSO2200-12 2200 0.5 - 12 +12 @ 27 mA +2 20 -116
DCSR4210-8 4210 0.5 - 8 +8 @ 31 mA +5 20 -109
DCSR3210-8 3210 0.5 - 6 +8 @ 35 mA +3 12 -110
DCSO2438-10 2437.50 0.5 - 10 +10 @ 50 mA +2.5 35 -116
DCSO2688-12 2688.651 0.5 - 7 +12 @ 37 mA +4 27 -115
DCSO1300-12 1300 0.5 - 12 +12 @ 35 mA +3 20 -120
DCSO1000-12 1000 0.5 - 12 +12 @ 33 mA +4 35 -126
DCSR200-5 202.7 - 209 0.5 - 11 +5V @ 24 mA +7 22 -132
DCSO-2000-8 2000 0.5 - 8 +8 @ 35 mA +2 20 -118
DCSR3710-8 3710 0.5 - 8 +8 @ 28 mA +8 23 -108
DCSO2677-12 2677.306 0.5 - 7 +12 @ 37 mA +4 29 -115
DCSR2688-12 2688.651 0.5 - 8 +12 @ 40 mA +5 20 -117
DCSO2666-12 2666.057 0.5 - 7 +12 @ 37 mA +5 30 -117
DCSO2488-12 2488.32 0.5 - 7 +12 @ 36 mA +4 28 -117
DCSR2488-8 2488.32 0.5 - 7 +8 V @ 60 mA +1.5 22 -116
DCSR500-8 500 0.5 - 8 +8 @ 37 mA +3.5 26 -132
DCSR2176-6 2176 0.5 - 5 +6 V @ 30 mA +2 30 -115
DCSR2176-6 2176 0.5 - 5 +6 @ 24 mA +2 30 -115
DCSO1920-12 1920 0.5 - 10 +12 @ 35 mA +9 27 -120
DCSO2452-10 2451.5625 0.5 - 10 +10 @ 50 mA +2 20 -116
DCSO1200-12 1200 0.5 - 12 +12 @ 35 mA +3 20 -125
DCSO-1750 1750 0.5 - 8 +8 @ 32mA -1 22 -117
DCSO1150-12 1146 0.5 - 11 +12 @ 32 mA +3 23 -122
DCSR570-8 570 0.5 - 8 +8 @ 35 mA +3.5 27 -128



широкополосные малошумящие ГУН
Модель Рабочий диапазон частот, MHz  Напряжение управления, V Напряжение питания,V@ потребляемый ток, mA Минимальный уровень вых. мощности, dBm Подавление гармоник, dB Уровень фазовых шумов на отстройке 10 kHz, dBc/Hz
DCMO25-5 20 - 50 0.5 - 24 +5 @ 30 mA +4 12 -114
DCMO514-5 50 - 140 0.5 - 24 +5 @ 28 mA +3.5 10 -105
DCMO616-5 65 - 160 0.5 - 24 +5 @ 28 mA +3 10 -108
DCMO1027 100 - 270 0.5 - 24 +5 ... +12 @ 20 mA +2.5 10 -112
DCMO1129 110 - 330 0.5 - 24 +5 ... +12 @ 22mA +4 10 -112
DCMO1545 150 - 450 0.5 - 24 +5 ... +12 @ 22mA +4 10 -108
DCMO1857 180 - 570 0.5 - 24 +5 ... +12 @ 26 mA +3 10 -108
DCMO2260-5 220 - 600 0.5 - 24 +5 @ 28 mA +2 10 -108
DCMO2476 240 - 760 0.5 - 24 +5 ... +12 @ 26 mA +4 10 -108
DCMO3288-5 320 - 880 0.5 - 24 +5 @ 21 mA +3 10 -109
DCMO3288-12 320 - 880 0.5 - 24 +12 @ 25 mA +5 10 -80
DCFO35105-5 350 - 1050 0.5 - 25 +5 @ 51 mA +7 25 -112
DCMO40110-5 400 - 1100 0.5 - 24 +5 @ 37 mA +5 10 -103
DCMO40110-8 400 - 1100 0.5 - 24 +8 @ 39 mA +5 10 -104
DCMO40110-12 400 - 1100 0.5 - 24 +12 @ 38 mA +6 8 -105
DCMO50120-5 500 - 1200 0.5 - 24 +5 @ 37 mA +7 15 -102
DCMO50120-12 500 - 1200 0.5 - 24 +12 @ 28 mA +6 10 -103
DCMO60170-5 600 - 1700 0.5 - 25 +5 @ 35 mA +3 12 -100
DCMO60170-12 600 - 1700 0.5 - 25 +12 @ 29 mA +3 10 -100
DCMO80210-5 800 - 2100 0.5 - 24 +5 @ 28 mA +5 10 -96
DCMO80210-10 800 - 2100 0.5 - 24 +10 @ 25 mA +6 15 -100
DCMO90220-5 900 - 2200 0.5 - 24 +5 @ 28 mA +4 15 -98
DCMO90220-12 900 - 2200 0.5 - 24 +12 @ 29 mA +4 10 -99
DCMO92200-12 925 - 2000 0.5 - 18 +12 @ 35 mA +5 15 -101
DCMO100230-5 1000 - 2300 0.5 - 24 +5 @ 35 mA +3 10 -98
DCMO100230-12 1000 - 2300 0.5 - 24 +12 @ 33 mA +3 10 -101
DCMO110250-5 1100 - 2500 0.5 - 28 +5 @ 25 mA +6 18 -100
DCMO110250-8 1100 - 2500 0.5 - 28 +8 @ 30 mA +4 15 -102
DCMO130275-5 1300 - 2750 0.5 - 24 +5 @ 20 mA +3 10 -93
DCMO135270-8 1350 - 2700 0.5 - 20 +8 @ 36 mA +4 15 -93
DCMO150318-10 1500 - 3100 0.5 - 22 +10 @ 32 mA +7 10 -96
DCMO150318-5 1500 - 3200 0.5 - 20 +5 @ 24 mA +7 10 -93
DCMO150320-5 1500 - 3200 0.5 - 18 +5 @ 33 mA 0 12 -92
DCMO170340-3 1700 - 3400 0.5 - 20 +3.5 @ 18 mA 0 15 -85
DCMO170345-5 1700 - 3450 0.5 - 16 +5 @ 43 mA +4 15 -88
DCMO172332-5 1720 - 3320 0.5 - 24 +5 @ 22 mA +5 18 -94
DCMO190410-5 1900 - 4100 0.5 - 16 +5 @ 45 mA +2 10 -90
DCMO200430-5 2000 - 4300 0.5 - 17 +5 @ 50 mA +3 10 -89
DCMO250512-5 2500 - 5125 0.5 - 14 +5 @ 51 mA -3 15 -76



узкополосные ГУН

Модель

 Рабочий диапазон частот, MHz Напряжение управления, V Напряжение питания,V@ потребляемый ток, mA Минимальный уровень вых. мощности, dBm Подавление гармоник, dB Уровень фазовых шумов на отстройке 10 kHz, dBc/Hz
MFC1223-12 120 - 230 0.5 - 24 +12 @ 22 mA +2 10 -115
DCRO1317-5 136 - 174 0.5 - 4.5 +5 @ 22 mA +8.5 15 -121
MFC1926-12 190 - 260 0.5 - 12 +12 @ 14 mA +2 10 -114
MFC1921-5 195 - 210 0.5 - 10 +5 @ 14 mA +3 20 -120
DCRO2024-5 200 - 239 0.5 - 4.5 +5 @ 23 mA +7 15 -120
MFC2931-5 290 - 310 0.5 - 10 +5 @ 15 mA +4 25 -121
MFC2941-12 290 - 410 0.5 - 24 +12 @ 18 mA +1 10 -110
DCRO3845-5 380 - 445 0.5 - 4.5 +5 @ 27 mA -3 10 -120
DCRO3946-5 386 - 456 0.5 - 4.5 +5 @ 27 mA -2 10 -120
MFC4151-12 410 - 510 0.5 - 15 +12 @ 17 mA +2 15 -112
MFC4248-8 425 - 480 0.5 - 15 +8 @ 16 mA +5 18 -115
DCRO4450-5 445 - 510 0.5 - 5 +5 @ 26 mA -5 20 -118
DCRO4552-5 450 - 520 0.5 - 4.5 +5 @ 26 mA -2 20 -118
MFC5360-5 535 - 600 0.5 - 5 +5 @ 13 mA +3.5 18 -108
MFC6170-5 610 - 700 0.5 - 5 +5 @ 13 mA +4 15 -113
DCRO6569-5 650 - 690 0.5 - 20 +5 @ 22 mA +8 11 -124
MFC7995-5 790 - 950 0.5 - 15 +5 @ 20 mA +4 15 -110
DCRO80100-12 800 - 1000 0.5 - 24 +12 @ 27 mA +8 10 -119
MFC8192-5 810 - 920 0.5 - 5 +5 @ 20 mA +3 15 -106
DCRO8589-5 820 - 900 0.5 - 5 +5 @ 26 mA +3.5 12 -111
MFC91190-10 910 - 1190 0.5 - 20 +10 @ 24 mA +2 15 -114
DCRO92103-5 920 - 1030 0.5 - 10 +5 @ 15 mA +2 20 -112
MFC96103-5 960 - 1030 0.5 - 8 +5 @ 15 mA +3 20 -112
MFC102110-5 1020 - 1100 0.5 - 5 +5 @ 27 mA +3 25 -106
MFC114133-5 1140 - 1330 0.5 - 10 +5 @ 13 mA +3 20 -105
DCRO123127-10 1230 - 1270 0.5 - 8 +10 @ 16 mA +1 10 -116
DCRO125178-8 1250 - 1750 0.5 - 18 +8 @ 22 mA +2 15 -105
DCRO127175-5 1270 - 1750 0.5 - 18 +5 @ 28 mA +4 12 -107
DCRO128132-8 1280 - 1320 0.5 - 10 +8 @16 mA +2 32 -115
DCRO128177-9 1280 - 1775 0.5 - 24 +9 @ 20 mA +3 17 -106
DCRO128177-12 1280 - 1775 0.5 - 24 +12 @ 33 mA +3 15 -112
DCRO133166-9 1330 - 1660 0.5 - 13 +9 @ 22 mA +3 17 -106
MFC138165-5 1380 - 1650 0.5 - 24 +5 @ 15 mA +3 10 -102
DCRO150165-8 1450 - 1650 0.5 - 10 +8 @ 22 mA +2 20 -109
DCRO143177-8 1450 - 1770 2 - 13 +8 @ 30 mA +1 20 -80
DCRO150154-8 1500 - 1540 1 - 10 +8 @ 40 mA +4 20 -118
DCRO150200-5 1505 - 2000 0.5 - 18 +5 @ 25 mA +3.5 18 -104
DCRO153185-10 1530 - 1850 0.5 - 15 +10 @ 29 mA +5 18 -107
DCRO159161-12 1575 - 1610 0.5 - 12 +12 @ 33 mA +2 27 -117
DCRO158160-8 1580 - 1600  1 - 7.5 +8 @ 40 mA +4 17 -118
DCRO160260-5 1600 - 2600 0.5 - 15 +5 @ 23 mA +3 15 -95
DCRO168172-8 1680 - 1720 0.5 - 10 +8 @ 38 mA +1 32 -116
MFC170195-5 1700 - 1950 0.5 - 10 +5 @ 26 mA +2 30 -109
DCRO172174-12 1710 - 1750 0.5 - 15 +12 @32 mA +3.5 32 -118
DCRO175290-5 1750 - 2900 0.5 - 20 +5 @ 19 mA +4 20 -95
MFC176185-5 1765 - 1850 0.5 - 5 +5 @ 26 mA +3 30 -110
DCRO178205-10 1785 - 2050 0.5 - 12 +10 @ 30 mA +4 20 -109
DCRO191235-10 1910 - 2350 0.5 - 15 +10 @ 29 mA +2 23 -103
DCRO196265-10 1960 - 2650 0.5 - 24 +10 @ 29 mA +3 23 -106
DCRO196225-5 1965 - 2250 0.5 - 24 +5 @17 mA +2 20 -107
DCRO200210-10 2000 - 2100 1 - 5 +10 @ 40 mA +3 12 -107
DCRO204235-8 2040 - 2350 0.5 - 24 +8 @ 21 mA +3 10 -109
DCRO205215A-10 2050 - 2150 0.5 - 10 +10 @ 50 mA +5 -25 -109
DCRO205242-10 2050 -2420 0.5 - 15 +10 @ 33 mA +1 20 -108
DCRO206209-8 2065 - 2095 0.5 - 8 +8 @ 24 mA +1 25 -115
DCRO211217-5 2110 - 2170 0.5 - 4.5 +5 @ 25 mA -1 30 -105
DCRO215265-10 2150 - 2650 0.5 - 15 +10 @ 27 mA +3 18 -104
DCRO219250-8 2190 - 2500 0.5 - 24 +8 @ 21 mA +2 18 -106
DCRO230253-10 2300 - 2530 0.5 - 12 +10 @ 33 mA +5 15 -104
DCRO243298-5 2430 - 2980 0.5 - 15 +5 @ 22 mA +3 10 -101
DCRO250300-10 2500 - 3000 0.5 - 24 +10 … +12@ 29 mA +3 20 -107
DCRO250360-5 2500 - 3600 0.5 - 10.5 +5 @ 45 mA +2 10 -110
DCRO267269-5 2670 - 2690 1 - 4 +5 @ 35 mA +3 20 -105
DCRO270400-8 2700 - 4000 0.5 - 18 +8 @ 35 mA 0 5 -93
DCRO270420-8 2700 - 4200 0.5 - 24 +8 @ 28 mA 0 15 -92
DCRO273290-10 2730 - 2900 0.5 - 15 +10 @ 26 mA +5 30 -108
DCRO275285-5 2750 - 2850 0.5 - 4.5 +5 @ 35 mA +4 15 -110
DCRO285345-5 2850 - 3450 0.5 - 24 +5 @ 17 mA +5 15 -98
DCRO300330-5 3000 - 3270 1 - 10 +5 @ 22 mA +3 15 -100
DCRO307331-10 3075 - 3310 0.5 - 20 +10 @ 34 mA +3 20 -100
DCRO310430-5 3100 - 4300 0.5 - 10 +5 @ 44 mA +2 20 -80
DCRO330500-5 3300 - 5000 0.5 - 20 +5 @ 50 mA +3 20 -87
DCRO335395-10 3350 - 3950 0.5 - 24 +10 @ 34 mA +3 28 -101
DCRO354374-10 3540 - 3740 0.5 - 15 +10 @ 27 mA +3 22 -102
DCRO360382-8 3600 - 3820 0.5 - 24 +8 @ 27 mA +2 20 -102
DCRO360440-8 3600 - 4400 0.5 - 14 +8 @ 50 mA +2 20 -60
DCRO390670-5 3900 - 6700 0.5 - 20 +5 @ 47 mA -3 18 -80
DCRO403432-8 4030 - 4350 0.5 - 16 +8 @ 38 mA +3 15 -103
DCRO425514-10 4255 - 5145 0.5 - 25 +10 @ 50 mA +2 25 -95
DCRO440520-5 4400 - 5200 0.5 - 24 +5 @ 38 mA 0 30 -90
DCRO446461-5 4460 - 4610 0.5 - 5 +5 @ 29 mA 0 10 -91
DCRO490575-5 4900 - 5750 0.5 - 24 +5 @ 42 mA +2 15 -88
DCRO495545-8 4950 - 5450 0.5 - 15 +8 @ 40 mA +5 20 -88
DCRO500630-5 5000 - 6300 0.5 - 18 +5 @ 45 mA -2 10 -77
DCRO550600-8 5500 - 6000 0.5 - 10 +8 @ 35 mA +2 30 -85
DCRO640675-8 6400 - 6750 0.5 - 11 +8 @ 25 mA 0 20 -85



ГУН в миниатюрных корпусах на «L»,«S»,«C»,«Х» диапазоны
Модель Рабочий диапазон частот, MHz  Напряжение управления, V Напряжение питания,V@ потребляемый ток, mA Минимальный уровень вых. мощности, dBm Подавление гармоник, dB Уровень фазовых шумов на отстройке 10 kHz, dBc/Hz
DCO50100-5 500 - 1000 0.3-15 +5 @ 26 mA +4 10 -100
DCO7075-3 700 - 750 0 - 3 +3 @ 12 mA -3 16 -108
DCO8190-5 810 - 900 0.5 - 16 +5 @ 34 mA +4.5 20 -118
DCO80100-5 800 - 1000 0.5 - 8 +5 @ 26 mA +4 17 -111
DCO100200-5 1000 - 2000 0.5 - 24 +5 @ 30 mA +1 12 -95
DCO1198-8 1198.4 - 1198.7 0.5 - 7.5 +8 @ 30 mA +8 12 -116
DCO170340-5 1700 - 3400 0.5 - 24 +5 @ 24 mA +3.5 18 -90
DCO200400-5 2000 - 4000 0.5 - 18 +5 @ 35 mA - - -90
DCO200400-3 2000 - 4000 0.5 - 18 +3 @ 35 mA - - -88
DCO300600-5 3000 - 6000 0.5 - 18 +5 @ 35 mA - - -80
DCO300600-3 3000 - 6000 0.5 - 18 +3 @ 35 mA - - -78
DCO400800-5 4000 - 8000 0.5 - 18 +5 @ 35 mA - - -78
DCO400800-3 4000 - 8000 0.5 - 18 +3 @ 35 mA - - -76
DCO432493-5 4325 - 4950 0.5 - 11 +5 @ 17 mA 0 25 -88
DCO432493-3 4325 - 4950 0.5 - 11 +3 @ 17 mA - - -86
DCO473542-5 4730 - 5420 0.5 - 22 +5 @ 20 mA 0 20 -88
DCO473542-3 4730 - 5420 0.5 - 22 +3 @ 20 mA - - -86
DCO490517-5 4900 - 5175 0.5 - 5 +5 @ 22 mA -1 25 -88
DCO490517-3 4900 - 5175 0.5 - 5 +3 @ 22 mA - - -86
DCO495550-5 4950 - 5500 0.5 - 12 +5 @ 22 mA -1 25 -87
DCO495550-3 4950 - 5500 0.5 - 12 +3 @ 22 mA - - -85
DCO608634-5 6080 - 6340 0.5 - 5 +5 @ 22 mA -3 28 -86
DCO608634-3 6080 - 6340 0.5 - 5 +3 @ 22 mA - - -84
DCO615712-5 6150 - 7120 0.5 - 18 +5 @ 22 mA -5 25 -85
DCO615712-3 6150 - 7120 0.5 - 18 +3 @ 22 mA - - -83
DXO810900-5 8100 - 8800 0.5 - 16 +5 @ 22 mA -4 15 -82
DXO810900-3 8100 - 8800 0.5 - 16 +3 @ 22 mA - - -80
DXO900965-5 9000 - 9650 0.5 - 16 +5 @ 22 mA -3 12 -80
DXO900965-3 9000 - 9650 0.5 - 16 +3 @ 22 mA - - -78
DXO10701095-5 10700 - 10950 0.5 - 15 +5 @ 25 mA +2 22 -82
DXO11441200-5 11440 - 12000 0.5 - 15 +5 @ 30 mA +2 28 -82
DXO11751220-5 11750 - 12200 0.5 - 15 +5 @ 30 mA +4 28 -80



термостатированные кварцевые генераторы (OCXO)
Модель Рабочая частота, MHz Напряжение управления, V Напряжение питания,V@ потребляемый ток, mA Минимальный уровень вых. мощности, dBm Стабильность (ppm) Уровень фазовых шумов на отстройке, dBc/Hz
@10 Hz @100 Hz @1k Hz
OXO10-1-348 10 0 - 5 +12 @ 200 mA +5.5 ≤5x10-9 -130 -150 -160
OXO10-1-349 10 0 - 5 +12 @ 200 mA +3.0 ≤7x10-9 -130 -150 -155
OXO100-1-349 100 0 - 10 +12 @ 150 mA +7.0 ≤5x10-8 -100 -130 -153
OXO120-1-349 120 0 - 10 +12 @ 150 mA +7.0 ≤2x10-7 -90 -125 -150



синтезаторы частот с двумя номиналами напряжения питания
Модель Рабочий диапазон частот, MHz Шаг перестройки (kHz) Минимальный уровень вых. мощности, dBm Уровень фазовых шумов на отстройке, dBc/Hz
@10 kHz @100 kHz
FSW511-50 50 - 115 500 +6 -112 -127
FSW1125-10 110 - 250 100 +5 -104 -132
FSW1125-50 110 - 250 500 +5 -105 -130
FSW1545-50 150 - 450 500 0 -102 -120
FSW1857-100 180 - 570 1000 +3 -98 -120
FSW2476-10 240 - 760 100 0 -98 -124
FSW2476-50 240 - 760 500 0 -93 -120
FSW40110-50 400 - 1100 500 0 -95 -122
FSW50120-50 500 - 1200 500 0 -97 -118
FSW60135-50 600 - 1350 500 +1 -92 -118
FSW60170-50 600 - 1700 500 0 -90 -117
FSW80150-10 800 - 1500 100 +5 -92 -118
FSW80210-50 800 - 2100 500 +5 -90 -113
FSW85150-50 850 - 1500 500 +4 -93 -120
FSH9496-20 940 - 970 200 +5 -109 -134
FSW100230-50 1000 - 2300 500 +4 -92 -115
FSH127171-50 1270 - 1710 500 +1 -95 -122
FSW150320-10 1500 - 3200 100 +3 -79 -108
FSW150320-50 1500 - 3200 500 +1 -86 -112
FSW170280-50 1700 - 2800 500 +3 -85 -112
FSW190410-50 1900 - 4100 500 -3 -82 -107
FSW190410-100 1900 - 4100 1000 0 -85 -110
FSW200400-100 2000 - 4000 1000 0 -85 -110
FSW216265-50 2160 - 2650 500 +2 -92 -122
FSH250300-100 2500 - 3000 1000 +4 -92 -122
FSH250300-1M 2500 - 3000 10000 +8 -98 -122
FSW300600-100 3000 - 6000 1000 -2 -80 -100
FSH310410-1M 3100 - 4100 10000 +5 -90 -96



синтезаторы частот с одним номиналом напряжения питания
Модель Рабочий диапазон частот, MHz Шаг перестройки (kHz) Минимальный уровень вых. мощности, dBm Уровень фазовых шумов на отстройке, dBc/Hz
@10 kHz @100 kHz
LFSW514-50 50 - 140 500 +7 -115 -127
LFSW1545-50 150 - 450 500 +7 -98 -120
LFSW2476-10 240 - 760 100 +6 -97 -124
LFSW35105-20 350 - 1050 200 +8 -95 -130
LFSW35105-50 350 - 1050 500 +10 -108 -130
LFSW35105-100 350 - 1050 1000 +10 -102 -132
LFSH4055-10 408 - 552 100 +6 -99 -108
LFSW50120-50 500 - 1200 500 +7 -97 -118
LFSW60170-10 600 - 1700 100 +4 -93 -120
LFSW60170-50 600 - 1700 500 +7 -90 -117
LFSW80210-50 800 - 2100 500 +5 -93 -113
LFSW80210-100 800 - 2100 1000 +3 -95 -112
LFSW100230-50 1000 - 2300 500 +5 -93 -113
LFSW110250-50 1100 - 2500 500 +5 -92 -115
LFSW110250-100 1100 - 2500 1000 +5 -92 -115
LFSW120205-100 1200 - 2050 1000 +3 -96 -106
LFSW150320-25 1500 - 3200 250 +7 -85 -110
LFSW150320-50 1500 - 3200 500 +10 -85 -110
LFSW168236-100 1680 - 2360 1000 +5 -95 -120
LFSW170225-1M 1700 - 2250 10000 +7 -102 -123
LFSW190410-12 1900 - 4100 125 +7 -80 -105
LFSW190410-50 1900 - 4100 500 +7 -82 -107
LFSW190410-100 1900 - 4100 1000 +7 -85 -110
LFSH196225-50 1960 - 2250 500 +7 -100 -120
LFSW200400-100 2000 - 4000 1000 +7 -82 -107
LFSW290342-100 2900 - 3420 1000 +7 -87 -107
LFSW300600-20 3000 - 6000 200 +5 -73 -98
LFSW300600-100 3000 - 6000 1000 +5 -78 -100
LFSW397697-100 3970 - 6970 1000 +5 -80 -100
LFSW400460-1M 4000 - 4600 10000 +5 -90 -100



синтезаторы на фиксированную частоту
Модель Рабочая частота, MHz Частота внешнего опорного генератора (MHz) Минимальный уровень вых. мощности, dBm Уровень фазовых шумов на отстройке, dBc/Hz
@10 kHz @100 kHz
FCPL840-10 840 10 +3 -101 -120
FCPH1280F 1280 10 +3 -110 -113
FCPH1280-10 1280 10 +3 -117 -140
FCPH1950-13 1950 13 +1 -110 -130
FCPH3210-10 3210 10 +3 -105 -129
FCPH3710-10 3710 10 +2.5 -102 -129
FCPH4210-10 4210 10 0 -105 -128
FCPH243250-100 2430 - 2505 100 -1 -97 -116



синтезаторы на несколько фиксированных частот
Модель Рабочий диапазон частот, MHz Частота внешнего опорного генератора (MHz) Минимальный уровень вых. мощности, dBm Уровень фазовых шумов на отстройке, dBc/Hz
@10 kHz @100 kHz
FCPL511-10 50 - 110 10 +6 -116 -125
FCPL-70 65 - 72 10 -1 -112 -131
FCPL610-10 65 - 102.5 10 -3 -110 -125
FCPL1114-5 112.5 - 140 10 +7 -115 -132
FCPL3239-10 320 - 390 10 -1 -108 -120
FCPL3644-26 360 - 440 26 +4 -100 -120
FCPL5460-10 540 - 605 10 +5 -108 -116
FCPL65120-10 650 - 1200 10 +7 -102 -116
FCPL840-10 840 - 840 10 +3 -101 -120
FCPH90110-15 900 - 1100 15 +7 -93 -113
FCPH100120-15 1000 - 1200 15 +7 -93 -113
FCPH100125-10 1000 - 1250 10 +5 -100 -112
LFCPH100145-10 1000 - 1450 10 +7 -98 -114
FCPH110175-10 1100 - 1750 10 +7 -102 -113
LFCPH181254-10 1800 - 2540 10 +5 -90 -110
FCPH183187-10 1830 - 1870 10 -2 -98 -112
FCPH243250-100 2430 - 2505 100 -1 -97 -116
FCPH243290-10 2430 - 2900 10 +7 -90 -110
FCPH310410-10 3100 - 4100 10 +5 -92 -96



широкополосные синтезаторы частот
Модель Рабочий диапазон частот, MHz Шаг перестройки   Минимальный уровень вых. мощности, dBm Уровень фазовых шумов на отстройке, dBc/Hz
@10 kHz @100 kHz
MTS2500-110250-10 1100 - 2500 >1 Hz +9 -95 -110
KMTS2500-110250-10 1100 - 2500 >1 Hz +9 -95 -110
MTS2500-200400-10 2000 - 4000 >1 Hz +7 -87 -115
KMTS2500-200400-10 2000 - 4000 >1 Hz +2 -87 -115
MTS2500-300600-10 3000 - 6000 >1 Hz +2 -83 -108
KMTS2500-300600-10 3000 - 6000 >1 Hz +2 -83 -108



широкополосные частотные смесители
Модель Частоты (MHz) Потери преобразования, (dB) [Ном./Mакс] LO/RF изоляция, (dB) [Ном./Mин.] LO/IF изоляция, (dB)[Ном./Mин.] Уровень мощности гетеродина,(dBm) [Ном.] Вх. IP3 (dBm)
LO/RF IF
SMD-K1 0.5 - 500 DC - 500 5.5/8.5 55/20 55/20 +7 +13
SMD-C8RM 1 - 2500 1 - 2000 7.5/9.5 35/18 26/16 +10 +20
SMD6000 1 - 6000 DC - 700 8.5/10 25/15 18/12 +10 +15
SRD-KA 5 - 500 DC - 500 6.5/8.5 70/25 65/20 +1 +7
SLD-K2 5 - 1000 DC - 1000 6.5/9.0 60/20 55/12 +7 +13
SLD-K5 5 - 1000 5 - 1000 6.5/9.5 40/20 30/20 +10 +18
SMD-K2 5 - 1000 DC - 1000 6.5/9.0 60/20 55/12 +7 +13
SMD-K5 5 - 1000 5 - 1000 6.5/9.5 40/20 30/20 +10 +18
SMD-K2B 5 - 2000 DC - 1000 7.0/9.5 65/28 55/23 +7 +13
SMD-3500L 10 - 3500 1 - 2000 8.0/9.0 40/25 28/18 +10 +19
SMD-3500 10 - 3500 1 - 2000 7.8/8.7 35/25 30/20 +17 +28
SMD-5000 100 - 5000 DC-1500 7.5/10.5 40/20 35/15 +7 +13
CMK-3500L* 10 - 3500 1 - 2000 8.0/9.0 40/25 28/18 +10 +19
CMK-3500* 10 - 3500 1 - 2000 7.8/8.7 35/25 30/20 +17 +28
CLK-5000* 100 - 5000 DC-1500 7.5/10.5 40/20 35/15 +7 +13
SGM-2-13 250 - 3250 DC - 700 6.5/9.0 25/20 12/5 +13 +14
SGM-2-17 250 - 3250 DC - 700 6.5/9.0 30/20 10/5 +17 +18
SMD-5500 500 - 6000 50 - 2500 9.5/11.5 28/15 23/15 +13 +18
SMD-5500M 500 - 6000 50 - 2500 9.5/11.5 28/15 23/15 +18 +25
CMK-5500M 500 - 6000 50 - 2500 9.5/11.5 28/15 23/15 +18 +25
SRD-KB 800 - 1000 DC - 200 7.0/8.5 35/25 30/20 +1 +7
SGM-3-13 1350 - 7000 DC - 2000 7.0/9.5 25/10 20/8 +13 +20
SRD-KD 1500 - 2500 DC - 1000 6.0/10.0 27/20 15/8 +1 +7
SGS-5-10 3000 - 19000 DC - 4000 7.5/11.0 25/15 12/5 +10 +10
SGS-5-13 3000 - 19000 DC - 4000 7.5/11.0 25/15 12/5 +13 +12.5
KGS-5-10 3000 - 19000 DC - 4000 7.5/11.0 25/15 12/5 +10 +10
KGS-5-13 3000 - 19000 DC - 4000 7.5/11.0 25/15 12/5 +13 +12.5
*Необходимо добавить к наименованию модели букву определяющую тип разъема: S=SMA, B=BNC, N=Тип N (все разъемы "мама")
* Техническая информация по остальным моделям смесителей: двухбалансные (с уровнем гетеродина +10дБм), двухбалансные (с уровнем гетеродина +13дБм), двухбалансные (с уровнем гетеродина +17дБм), двухбалансные (с уровнем гетеродина +23дБм), двухбалансные (с уровнем гетеродина +7дБм), двухбалансные (бюджетная серия), двухбалансные (с уровнем гетеродина +1дБм), с подавлением зеркального канала, субгармонические, трехбалансные (с высоким значением IP3, с уровнем гетеродина +17дБм), трехбалансные (с уровнем гетеродина +10дБм), трехбалансные (с уровнем гетеродина +13дБм), трехбалансные (с уровнем гетеродина +17дБм), трехбалансные (с уровнем гетеродина +23дБм), трехбалансные (с уровнем гетеродина +27дБм).



частотные смесители с высоким уровнем IP3
Модель Частоты (MHz) Потери преобразования, (dB) [Ном./Mакс] LO/RF изоляция, (dB) [Ном./Mин.] Вх. IP3 (dBm) [Ном.] Уровень мощности гетеродина,(dBm) [Ном.]
LO RF IF
SFM-2 62 - 94 0.1 - 32 30 - 96 6.5/8.5 30/20 +40 0
SFM-2A-1 89 - 116 19 - 41 70 - 96 6.5/8.5 30/20 +40 0
SFM-32 70 - 700 35 - 735 10 - 35 6.5/9.5 45/20 +37 +17
SFM-4 650 - 1000 700 - 1200 50 - 200 9/10 20/17 +38 +17
SFM-5 1100 - 2000 1200 - 2400 50 - 200 10/11.8 20/17 +38 +17
SFM-62 60 - 200 1800 - 2200 1840 - 2275 9.5/10 20/17 +38 +17



делители - сумматоры мощности
Модель Частотный диапазон,(MHz) Вносимые потери, (dB) [Ном./Макс.] Разбаланс амплитуды, (dB) [Ном./Макс.] Разбаланс фазы (град.) [Ном./Макс.] Изоляция(dB) [Ном./Мин.] Макс. уровеньвх. Мощности, (W)
2-Way
SPD-C1 0.01 - 100 0.4/1.0 0.1/0.2 1.0/2.0 25/20 1
DSK-701 0.01 - 100 0.5/1.0 0.1/0.2 1.0/2.0 25/20 1
SPD-C2 0.1 - 150 0.4/0.7 0.05/0.2 0.5/2.0 28/20 1
DSK-7A2B 0.25 - 300 0.4/1.0 0.15/0.3 2.0/5.0 25/20 1
DSK-7E4 1 - 750 0.8/1.0 0.15/0.3 2.0/4.0 25/20 1
DSK-719S 1 - 3000 0.6/1.0 0.1/0.4 0.5/3.0 18/13 1
SD-1 2 - 300 0.8/1.0 0.3/0.5 1.0/5.0 25/20 1
DSK-7M2B 2 - 350 0.4/0.8 0.08/0.2 0.2/2.0 32/26 1
SDL-100 2 - 1000 1.2/1.5 0.3/0.6 2.0/4.0 27/17 1
SD-2 5 - 500 0.6/1.0 0.1/0.5 0.5/5.0 25/20 1
SD2200 5 - 2000 0.8/1.5 0.2/0.7 1.5/5.0 18/15 1
DSK-726S 5 - 2000 1.5/1.9 0.05/0.4 1.8/5.0 28/15 1
DSK-709 10 - 1000 0.6/0.8 0.1/0.25 1.0/3.0 30/25 1
SD-3 10 - 1000 1.0/1.5 0.25/0.7 1.2/7.0 25/17 1
SDL-3 10 - 1000 1.0/1.5 0.25/0.7 1.2/7.0 25/17 1
SDL-6 20 - 2000 0.8/1.5 0.2/0.5 2.0/5.0 25/15 1
SPD-C12 400 - 2700 1.0/1.5 0.4/0.5 4.0/6.0 25/20 1
SDL-4 500 - 1500 1.0/1.4 0.4/0.7 4.0/7.0 20/13 1
M2D810 800 - 1000 0.5/0.8 0.2/0.5 2.0/5.0 20/14 1
DSK-729S 800 - 2200 0.5/0.8 0.05/0.4 1.0/2.0 25/20 10
SPD-95-215 950 - 2150 1.7/2.2 0.2/0.5 3.0/6.0 18/15 1
P2D100800 1000 - 8000 0.6/1.1 0.05/0.2 1.0/2.0 28/22 20
DSK100800 1000 - 8000 0.6/1.1 0.05/0.2 1.0/2.0 28/22 20
DHK-H1N 1700 - 2200 0.3/0.4 0.1/0.3 1.0/3.0 20/18 100
M2D1822 1800 - 2200 0.35/1.0 0.05/0.7 2.2/6.0 20/15 1
P2D180900L 1800 - 9000 0.4/0.8 0.05/0.2 1.0/2.0 27/23 20
DSK180900 1800 - 9000 0.4/0.8 0.05/0.2 1.0/2.0 27/23 20
M2D2025 2000 - 2550 0.40/1.0 0.03/0.7 0.3/6.0 20/15 1
M2D2428 2400 - 2800 0.5/1.0 0.1/0.5 1.5/5.0 20/15 1
* техническая информация по остальным моделям 2-Way
3-Way
DCK-7J2 1 - 500 0.7/1.2 0.2/0.4 1.0/3.0 27/18 1
SDL-110 2 - 200 0.5/1.0 0.2/0.4 1.0/3.0 38/23 1
SDL-135 5 - 760 1.3/1.8 0.4/0.75 3.5/7.0 23/18 1
SPD-3-7 20 - 1200 1.5/1.8 0.25/0.5 1.5/5.0 23/15 1
DCK-3-7 20 - 1200 1.5/1.8 0.25/0.5 1.5/5.0 23/15 1
SDL-115 720 - 800 1.0/1.4 0.3/0.7 2.0/5.0 18/15 1
SDL-137 850 - 950 1.0/1.4 0.3/0.7 2.0/5.0 17/13 1
SPD-C9 1700 - 2200 0.4/0.8 0.3/0.5 4.0/5.0 23/18 1
S3D1723 1700 - 2300 0.2/0.35 0.3/0.6 2.0/3.0 22/16 5
* техническая информация по остальным моделям 3-Way
4-Way
SDL-140 1 - 100 0.7/1.0 0.2/0.4 1.0/3.0 25/20 1
DDK-702S 1 - 250 0.7/1.2 0.1/0.3 1.0/4.0 30/20 1
DSK-7E2B 1 - 200 0.7/1.2 0.1/0.3 2.0/5.0 25/20 1
SPD-5-1000 5 - 1000 0.65/1.0 0.1/0.5 2.0/5.0 25/20 1
SD-4-1 5 - 1000 0.9/1.9 0.4/0.9 4.0/7.0 30/15 1
DDK-1000S 5 - 1000 0.85/1.2 0.1/0.5 2.0/5.0 23/20 1
SPD-5-1500 5 - 1500 1.3/2.0 0.35/0.5 3.5/5.0 25/20 1
DSK-745S 5 - 2000 2.3/2.8 0.2/0.6 2.0/5.0 20/15 1
SDL-120 20 - 400 1.3/1.8 0.6/0.75 3.0/7.0 25/17 1
DSK-H3N 800 - 2400 0.5/0.8 0.25/0.5 1.0/4.0 23/18 30
SPD-90-210 900 - 2100 0.9/1.25 0.2/0.5 3.0/6.0 20/15 1
M4D1626 1600 - 2600 0.5/1.2 0.4/0.7 3.0/7.0 22/12 1
M4D1720 1700 - 2000 0.5/0.8 0.2/0.5 2.3/7.0 22/16 1
M4D3236 3200 - 3600 0.3/1.0 0.1/0.5 2.0/6.0 20/15 1
* техническая информация по остальным моделям 4-Way
5-Way
DES-901 0.5 - 30 0.7/1.0 0.1/0.3 0.25/4.0 25/20 1
DEK-701S 0.5 - 30 0.7/1.0 0.1/0.3 0.25/4.0 25/20 1
DES-902 1 - 300 1.5/2.0 0.5/0.6 2.5/8.0 25/17 1
DEK-7G2S 1 - 300 1.5/2.0 0.5/0.6 2.5/8.0 25/17 1
* техническая информация по остальным моделям 5-Way
6-Way
DFS-9B1 1 - 100 0.5/0.9 0.05/0.3 0.8/2.0 30/25 1
DFK-7B1S 1 - 100 0.5/0.9 0.05/0.3 0.8/2.0 30/25 1
DFK-704B 1 - 250 0.5/1.0 0.2/0.3 2.0/3.0 28/25 1
DFS-905 1 - 500 1.0/1.8 0.2/0.6 4.0/8.0 23/15 1
DFK-705S 1 - 500 1.0/1.8 0.2/0.6 4.0/8.0 23/15 1
* техническая информация по остальным моделям 6-Way
8-Way
DSS-914 0.01-30 0.6/1.1 0.1/0.3 1.0/4.0 35/23 1
DHK-714S 0.01-30 0.6/1.1 0.1/0.3 1.0/4.0 35/23 1
DSK-714B 0.01-30 0.7/1.0 0.1/0.3 1.0/4.0 35/23 1
DHK-701S 1-100 1.2/1.4 0.2/0.4 1.0/4.0 33/30 1
DHS-902 1-200 0.8/1.2 0.1/0.3 1.5/4.0 25/20 1
DHK-702S 1-200 0.8/1.2 0.1/0.3 1.5/4.0 25/20 1
DSK-773B 5-200 0.7/1.2 0.1/0.3 3.0/6.0 25/20 1
DSS-585 5-1000 1.6/2.0 0.2/0.5 2.0/5.0 30/25 1
DHK-585S 5-1000 1.6/2.0 0.2/0.5 2.0/5.0 30/25 1
DHK1100 10-1000 1.3/1.8 0.3/0.6 3.0/6.0 23/18 0.5
* техническая информация по остальным моделям 8-Way
10-Way
DXP-9A2 1 - 150 1.0/1.3 0.1/0.3 3.0/6.0 23/18 1
DHK-702B 5 - 200 1.2/1.5 0.4/0.8 4.0/8.0 25/20 1
DSK-714B 5 - 200 1.2/1.6 0.4/0.8 4.0/8.0 25/18 1
* техническая информация по остальным моделям 10-Way
12-Way
DLP-901 2 - 100 0.6/1.0 0.2/0.6 2.0/3.0 34/20 1
DLK-712S 3 - 250 1.6/2.0 0.4/0.8 4.0/8.0 30/23 1
DLK-702B 5 - 200 1.2/1.5 0.4/0.8 4.0/8.0 25/20 1
DLK-772B 5 - 200 1.2/1.6 0.4/0.8 4.0/8.0 25/18 1
DLK-7L4S 850 - 1000 3.0/4.0 1.0/2.0 4.0/8.0 20/15 1
* техническая информация по остальным моделям 12-Way
16-Way
DPK1100 10 - 1000 2.0/2.5 0.7/1.2 6.0/12 20/15 0.5



квадратурные мосты
Модель Частотный диапазон, (MHz) Вносимые потери, (dB) [Ном./Макс.] Разбаланс амплитуды, (dB) [Ном./Макс.] Разбаланс фазы (град.) [Ном./Макс.] Изоляция (dB) [Ном./Мин.] Макс. уровень вх. мощности (W)
SMQ-C31 0.5 - 1 0.3/0.6 0.4/0.75 1.0/3.0 25/17 1
SLQ-301 5.5 - 16.5 0.3/0.5 0.8/1.0 1.0/3.0 23/20 1
SMQ-CB1 7 - 14 0.3/0.6 0.4/0.75 1.0/3.0 26/20 1
SMQ-C08 7 - 21 0.3/0.7 0.6/1.0 1.5/4.0 25/18 1
SMQ-C06 10 - 20 0.5/0.7 0.4/0.75 1.0/3.0 25/18 1
SMQ-C51 10.2 - 11.2 0.1/0.5 0.5/0.8 1.0/3.0 35/20 1
SLQ-51 10.2 - 11.2 0.1/0.5 0.5/0.8 1.0/3.0 28/20 1
SMQ-C09 14 - 42 0.4/0.9 0.6/0.9 1.0/3.0 17/14 1
SLQ-57 19 - 21 0.2/0.3 0.5/0.8 1.0/3.0 28/20 1
SMQ-C01 20 - 40 0.3/0.6 0.3/0.75 1.0/3.0 28/20 1
SLQ-K01 20 - 40 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
SLQ-302 20 - 60 0.3/0.5 0.8/1.0 1.0/3.0 23/20 1
SMQ-C52 20.3 - 22.5 0.2/0.3 0.5/0.8 1.0/3.0 28/20 1
SLQ-52 20.3 - 22.5 0.2/0.3 0.5/0.8 1.0/3.0 28/20 1
SLQ-KF1 25 - 50 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
SMQ-C53 28.5 - 31.5 0.2/0.3 0.5/0.8 1.0/3.0 25/20 1
SLQ-53 28.5 - 31.5 0.2/0.3 0.5/0.8 1.0/3.0 25/20 1
SQ-53 28.5 - 31.5 0.2/0.3 0.5/0.8 1.0/3.0 25/20 1
SLQ-KH1 30 - 60 0.3/0.6 0.4/0.75 2.0/3.0 25/20 1
SLQ-303 30 - 90 0.3/0.6 0.8/1.2 1.0/3.0 23/18 1
SMQ-C58 38 - 42 0.2/0.3 0.5/0.8 1.0/3.0 25/20 1
SLQ-58 38 - 42 0.2/0.3 0.5/0.8 1.0/3.0 28/20 1
SMQ-C02 40 - 80 0.3/0.5 0.5/0.75 1.0/3.0 25/20 1
SLQ-K02 40 - 80 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
DQF-102 40 - 80 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
SLQ-305 40 - 120 0.3/0.8 0.6/1.2 2.0/4.0 23/17 1
SMQ-C10 50 - 100 0.5/0.8 0.5/0.75 1.0/3.0 23/17 1
SLQ-K20 50 - 100 0.5/0.8 0.5/0.75 1.0/3.0 23/17 1
SMQ-C20 52 - 88 0.3/0.6 0.2/0.6 1.0/2.5 23/18 1
SMQ-C23 55 - 90 0.3/0.7 0.3/0.9 0.5/3.0 30/17 1
SMQ-C23-02 50 - 90 0.5/0.75 0.3/0.8 1.0/3.0 18/15 1
SLQ-54 57 - 63 0.2/0.5 0.5/0.8 1.0/3.0 27/20 1
SMQ-C54 57 - 63 0.2/0.5 0.5/0.8 1.0/3.0 27/20 1
SMQ-C22 60 - 80 0.2/0.6 0.1/0.6 2.0/3.0 27/17 1
SLQ-KA2 60 - 120 0.4/0.75 0.5/1.0 1.0/3.0 25/20 1
SLQ-56 66.5 - 73.5 0.2/0.5 0.5/0.8 0.5/3.0 30/20 1
SMQ-C56 66.5 - 73.5 0.2/0.5 0.5/0.8 0.5/3.0 30/20 1
SQ-56 66.5 - 73.5 0.2/0.5 0.5/0.8 0.5/3.0 30/20 1
SLQ-KA3 70 - 140 0.4/0.75 0.5/1.0 0.5/3.0 23/20 1
SLQ-61 76 - 84 0.2/0.5 0.5/0.8 1.5/3.0 28/20 1
SMQ-C61 76 - 84 0.2/0.5 0.5/0.8 1.5/3.0 28/20 1
SMQ-C03 80 - 160 0.35/0.75 0.45/1.0 1.0/3.0 28/18 1
SLQ-KA4 80 - 160 0.4/0.75 0.4/1.0 2.0/3.0 27/18 1
SLQ-304 90 - 270 0.4/0.7 0.8/1.3 2.0/4.0 23/17 1
SLQ-62 95 - 105 0.2/0.5 0.2/0.6 1.0/3.0 25/17 1
SMQ-C62 95 - 105 0.2/0.5 0.2/0.6 1.0/3.0 25/17 1
SQ-62 95 - 105 0.2/0.5 0.2/0.6 1.0/3.0 25/17 1
SMQ-C04 100 - 200 0.6/0.9 0.5/1.0 1.0/4.0 28/18 1
SLQ-K04 100 - 200 0.4/0.75 0.5/1.0 1.0/3.0 25/18 1
SMQ-C11 100 - 230 0.4/0.9 0.5/1.2 1.0/4.0 23/18 1
SMQ-C21 104 - 176 0.3/0.7 0.2/0.6 1.0/2.5 30/20 1
SLQ-66 114 - 126 0.2/0.3 0.5/0.8 1.0/3.0 25/17 1
SLQ-310 115 - 345 0.4/0.8 0.8/1.4 2.0/4.0 20/15 1
SLQ-63 133 - 147 0.2/0.3 0.5/0.8 1.0/3.0 23/17 1
SMQ-C63 133 - 147 0.2/0.3 0.5/0.8 1.0/3.0 23/17 1
SQ-63 133 - 147 0.2/0.3 0.5/0.8 1.0/3.0 23/17 1
SLQ-K05 150 - 300 0.4/0.75 0.5/1.0 2.0/4.0 25/18 1
SMQ-C05 150 - 300 0.4/0.75 0.5/1.0 2.0/4.0 25/18 1
SLQ-64 190 - 210 0.2/0.4 0.5/0.8 1.0/3.0 25/17 1
SMQ-C64 190 - 210 0.2/0.4 0.5/0.8 1.0/3.0 25/17 1
SQ-64 190 - 210 0.2/0.4 0.5/0.8 1.0/3.0 25/17 1
SMQ-C07 200 - 400 0.6/1.0 0.6/1.2 1.5/4.0 25/18 1
SLQ-K07 225 - 400 0.6/1.0 0.6/1.2 1.0/4.0 17/15 1
SLQ-330 240 - 720 0.7/1.0 1.2/1.8 3.0/5.0 23/15 1
SLQ-K08 250 - 500 0.6/1.0 0.6/1.2 2.0/4.0 25/15 1
SLQ-65 285 - 315 0.2/0.4 0.5/0.8 2.0/3.0 20/15 1
SMQ-C65 285 - 315 0.2/0.4 0.5/0.8 2.0/3.0 20/15 1
SLQ-K09 300 - 600 0.6/1.0 0.6/1.2 2.0/4.0 25/15 1
SMQ-C13 350 - 450 0.5/0.8 0.6/1.0 2.5/4.0 23/18 1
SLQ-67 428 - 473 0.2/0.4 0.5/0.9 1.0/3.0 25/17 1
SMQ-C67 428 - 473 0.2/0.4 0.4/0.9 0.5/3.0 25/17 1
SQ-67 428 - 473 0.2/0.4 0.5/0.9 1.0/3.0 25/17 1
SMQ-C74 475 - 525 0.2/0.4 0.5/0.9 1.0/3.0 18/15 1
SLQ-K10 500 - 1000 0.8/1.5 1.3/1.6 6.0/10 15/10 1
SLQ-68 570 - 630 0.3/0.5 0.5/0.9 2.0/4.0 25/15 1
SMQ-C68 570 - 630 0.3/0.5 0.45/0.7 2.0/3.0 28/20 1
MSQ-8012 800 - 1200 0.2/0.3 0.2/0.4 2.0/3.0 22/18 50
SLQ-69 836 - 934 0.3/0.5 0.5/0.9 2.0/4.0 25/15 1
SLQ-70 900 - 994 0.3/0.5 0.5/0.9 2.0/4.0 25/15 1
SLQ-71 1420 - 1570 0.3/0.6 0.7/1.0 3.0/5.0 17/13 1
SLQ-72 1496 - 1654 0.3/0.6 0.7/1.0 3.0/5.0 17/13 1
SLQ-73 1748 - 1932 0.3/0.6 0.7/1.0 3.0/5.0 17/13 1
DQK-301 5.5 - 16.5 0.3/0.5 0.8/1.0 1.0/3.0 23/20 1
DQK-706 10 - 20 0.5/0.7 0.4/0.75 1.0/3.0 25/18 1
DQK-751 10.2 - 10.5 0.2/0.3 0.5/0.7 1.0/3.0 35/20 1
DQK-757 19 - 21 0.2/0.3 0.5/0.8 1.0/3.0 28/20 1
DQK-701 20 - 40 0.3/0.6 0.3/0.75 1.0/3.0 28/20 1
DQK-302 20 - 60 0.3/0.5 0.8/1.0 1.0/3.0 23/20 1
DQK-302B 20 - 60 0.3/0.5 0.8/1.0 1.0/3.0 23/20 1
DQS-302 20 - 60 0.3/0.5 0.8/1.0 1.0/3.0 23/20 1
DQF-302 20 - 60 0.3/0.5 0.8/1.0 1.0/3.0 23/20 1
DQK-752 20.3 - 22.5 0.2/0.3 0.5/0.8 1.0/3.0 28/20 1
DQK-753 28.5 - 31.5 0.2/0.3 0.5/0.8 1.0/3.0 25/20 1
DQK-303 30 - 90 0.3/0.6 0.8/1.2 1.0/3.0 23/18 1
DQK-702S 40 - 80 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
DQK-702B 40 - 80 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
DQK-702N 40 - 80 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
DQP-202 40 - 80 0.3/0.6 0.4/0.75 1.0/3.0 25/20 1
DQK-305 40 - 120 0.3/0.8 0.6/1.2 2.0/4.0 23/17 1
DQK-720 52 - 88 0.3/0.6 0.2/0.6 1.0/2.5 23/18 1
DQK-723 55 - 90 0.3/0.7 0.3/0.9 0.5/3.0 30/17 1
DQK-754 57 - 63 0.2/0.5 0.5/0.8 1.0/3.0 27/20 1
DQK-722 60 - 80 0.2/0.6 0.1/0.6 2.0/3.0 27/17 1
DQK-756 66.5 - 73.5 0.2/0.5 0.5/0.8 0.5/3.0 30/20 1
DQK-761 76 - 84 0.2/0.5 0.5/0.8 1.5/3.0 28/20 1
DQK-703 80 - 160 0.35/0.75 0.45/1.0 1.0/3.0 28/18 1
DQK-304 90 - 270 0.4/0.7 0.8/1.3 2.0/4.0 23/17 1
DQK-762 95 - 105 0.2/0.5 0.2/0.6 1.0/3.0 25/17 1
DQK-704 100 - 200 0.6/0.9 0.5/1.0 1.0/4.0 28/18 1
DQK-721 104 - 176 0.3/0.7 0.2/0.6 1.0/2.5 30/20 1
DQK-310 115 - 345 0.4/0.8 0.8/1.4 2.0/4.0 20/15 1
DQK-705 150 - 300 0.4/0.75 0.5/1.0 2.0/4.0 25/18 1
DQK-707 200 - 400 0.6/1.0 0.6/1.2 1.5/4.0 25/18 1
DQK-330 240 - 720 0.7/1.0 1.2/1.8 3.0/5.0 23/15 1
DQK-708 250 - 500 0.6/1.0 0.6/1.2 2.0/4.0 25/15 1
DQK-765 285 - 315 0.2/0.4 0.5/0.8 2.0/3.0 20/15 1
DQK-709 300 - 600 0.6/1.0 0.6/1.2 2.0/4.0 25/15 1
DQK-767 430 - 470 0.2/0.4 0.4/0.9 0.5/3.0 25/17 1
DQK-774 475 - 525 0.2/0.4 0.5/0.9 1.0/3.0 18/15 1
DQK-712 500 - 1000 0.8/1.5 1.3/1.6 6.0/10 15/10 1
DQK-768 570 - 630 0.3/0.5 0.5/0.9 2.0/4.0 25/15 1
* Техническая информация по остальным моделям квадратурных мостов: 90 градусов, 180 градусов



широкополосные квадратурные мосты
Модель Частотный диапазон, (MHz) Вносимые потери, (dB) [Ном./Макс.] Разбаланс амплитуды, (dB) [Ном./Макс.] Разбаланс фазы (град.) [Ном./Макс.] Изоляция (dB) [Ном./Мин.] Макс. уровеньвх. мощности (W)
DQS-3-32 3 - 32 1.0/1.5 0.9/1.2 2.0/3.0 25/20 1
DQP-2-16 2 - 32 0.8/1.0 0.1/1.0 3.0/5.0 23/20 1
DQS-5-50 5 - 50 1.0/1.5 0.9/1.2 2.0/3.0 25/20 1
DQS-10-50 10 - 50 0.8/1.0 0.5/0.9 1.5/3.0 30/20 1
DQS-10-100 10 - 100 1.0/1.5 0.9/1.2 2.0/3.0 25/20 1
DQS-15-150 15 - 150 1.2/1.7 0.9/1.2 2.5/4.0 25/17 1
DQS-20-100 20 -100 0.6/1.0 0.5/0.8 1.5/3.0 27/20 1
DQS-20-200 20 - 200 1.3/1.8 0.9/1.2 2.5/4.0 25/17 1
DQS-25-250 25 - 250 1.5/2.0 0.9/1.2 2.5/4.0 25/17 1
DQS-A13 30 - 90 0.3/0.6 1.1/1.7 2.0/4.0 23/20 150
DQS-30-90 30 - 90 0.3/0.6 0.8/1.2 1.0/3.0 23/18 25
DQS-3-11-10 30 - 110 0.5/0.8 0.6/0.9 1.0/3.0 30/20 10
DQS-30-150 30 - 150 0.8/1.0 0.5/0.9 1.5/3.0 30/20 1
DQS-30-300 30 - 300 1.5/2.0 1.0/1.4 3.0/5.0 25/16 1
DQS-30-450 30 - 450 1.2/1.7 1.0/1.5 4.0/6.0 23/18 5
DQS-40-200 40 - 200 0.9/1.0 0.5/1.0 2.0/4.0 30/18 1
DQS-40-400 40 - 400 1.7/2.2 1.0/1.5 3.0/5.0 25/16 1
DQS-45-450 45 - 450 1.7/2.2 1.0/1.4 3.0/5.0 25/15 1
DQS-50-250 50 - 250 0.9/1.0 0.5/1.0 2.0/4.0 30/18 1
DQS-50-500 50 - 500 1.7/2.2 1.0/1.5 3.0/5.0 23/15 1
DQP-50-500 50 - 500 1.7/2.2 1.0/1.5 3.0/5.0 23/15 1
DQK-50-500S 50 - 500 1.7/2.2 1.0/1.5 3.0/5.0 23/15 1
DQS-90-450 90 - 450 1.2/1.5 0.7/1.0 3.0/5.0 22/16 1
DQP-90-450 90 - 450 1.2/1.5 0.7/1.0 3.0/5.0 22/16 1
DQS-100-500 100 - 500 1.2/1.5 0.8/1.25 3.0/5.0 25/16 1
DQP-100-500 100 - 500 1.2/1.5 0.8/1.25 3.0/5.0 25/16 1
DQK-100-500 100 - 500 1.2/1.5 0.8/1.25 3.0/5.0 25/16 1
DQS-100-1000 100 - 1000 1.7/2.3 1.2/1.8 6.0/10 25/16 1
DQS-A16 118 - 174 0.3/0.6 0.4/1.0 1.0/3.0 23/18 25
SMJ-C6 20 - 1200 1/1.5 0.6/1.0 2.0/4.0 19/15 25
SMJ-CA13 500 - 1500 1.5/2.5 0.5/1.0 5.0/8.0 20/15 1
SJL-115 200 - 1200 1/1.5 0.6/1.0 2.0/4.0 19/15 25
MSQ80300 800 - 3000 0.2/0.4 0.5/0.8 2.0/5.0 20/18 40
DQK-1723S 1700 - 2300 0.0/0.3 0.0/0.35 2.0/3.0 23/18 50
MSQ100800 1000 - 8000 0.8/1.6 1.0/1.6 1.0/4.0 22/20 40
DQK-2-125B 2 - 250 1.8/2.0 1.1/1.3 4.0/6.0 18/15 1
DQK-2-16B 3 - 32 0.8/1.0 0.9/1.0 1.0/3.0 23/20 1
DQK-3-32S 3 - 32 1.0/1.5 0.9/1.2 2.0/3.0 25/20 1
DQK-5-50S 5 - 50 1.0/1.5 0.9/1.2 2.0/3.0 25/20 1
DQK-10-50S 10 - 50 0.8/1.0 0.5/0.9 1.5/3.0 30/20 1
DQK-10-100S 10 - 100 1.0/1.5 0.9/1.2 2.0/3.0 25/20 1
DQK-20-100S 20 -100 0.6/1.0 0.5/0.8 1.5/3.0 27/20 1
DQK-20-200S 20 - 200 1.3/1.8 0.9/1.2 2.5/4.0 25/17 1
DQK-25-250S 25 - 250 1.5/2.0 0.9/1.2 2.5/4.0 25/17 1
DQK-30-150S 30 - 150 0.8/1.0 0.5/0.9 1.5/3.0 30/20 1
DQK-30-300S 30 - 300 1.5/2.0 1.0/1.4 3.0/5.0 25/16 1
DQK-45-450S 45 - 450 1.7/2.2 1.0/1.4 3.0/5.0 25/15 1
DQK-50-250S 50 - 250 0.9/1.0 0.5/1.0 2.0/4.0 30/18 1
DQK-90-450S 90 - 450 1.2/1.5 0.7/1.0 3.0/5.0 22/16 1
DQK-100-500S 100 - 500 1.2/1.5 0.8/1.25 3.0/5.0 25/16 1
DQK-100-1000S 100 - 1000 1.7/2.3 1.2/1.8 6.0/10 25/16 1
DQK80300 800 - 3000 0.2/0.4 0.5/0.8 2.0/5.0 20/18 40
DQK100800 1000 - 8000 0.8/1.6 1.0/1.6 1.0/4.0 22/20 40



фильтры ФНЧ
Модель Частота среза по уровню 3 dB,  (MHz) Полоса пропускания с затуханием< 1dB, (MHz) Номиналы частот с заданным затуханием, (MHz)
>35 dB >23 dB >20 dB
FLS-12 12 DC - 10.7 21 19 16
FLS-24 24 DC - 21.4 42 37 32
FLS-33 33 DC - 30 58 51 44
FLS-55 55 DC - 50 96 85 74
FLS-66 66 DC - 60 115 102 89
FLS-77 77 DC - 70 135 120 103
FLS-100 100 DC - 92 175 155 133
FLS-154 154 DC - 140 270 235 208
FLS-220 220 DC - 200 385 340 300
FLS-330 330 DC - 300 575 510 445
FLS-495 495 DC - 450 865 765 665
FLS-570 570 DC - 520 995 880 765
FLS-660 660 DC - 600 1160 1020 890
FLS-770 770 DC - 700 1345 1185 1000
FLS-825 825 DC - 750 1445 1360 1275
FLS-850 850 DC - 780 1485 1315 1130
FLS-965 965 DC - 875 1690 1595 1495
FLS-1100 1100 DC - 1000 1925 1815 1700
* Техническая информация по ФНЧ фильтрам Synergy Microwave



фильтры ФВЧ
Модель Частота среза по уровню 3 dB,  (MHz) Полоса пропускания с затуханием< 1dB, (MHz) Номиналы частот с заданным затуханием, (MHz)
>35 dB >23 dB >20 dB
FHS-10 10 10.7 - 50 5 6 7
FHS-20 20 21.4 - 100 10 13 15
FHS-27 27 30 - 150 14 17 20
FHS-45 45 50 - 250 23 29 34
FHS-55 55 60 - 300 28 35 41
FHS-64 64 70 - 300 32 40 48
FHS-127 127 140 - 630 65 80 95
FHS-182 182 200 - 850 90 110 135
FHS-270 270 300 - 1200 135 170 200
FHS-410 410 450 - 1400 205 255 305
FHS-545 545 600 - 1600 225 320 410
FHS-680 680 750 - 1900 340 425 510
FHS-795 795 875 - 2000 400 500 600
* Техническая информация по ФВЧ фильтрам Synergy Microwave



полосовые фильтры
Модель Цетральная частота, (MHz) Потери в полосе (макс.), dB Полоса пропускания, (MHz) Полоса пропускания по уровню 35dB, (MHz)
FNS-10.7 10.7 1.7 10.2 - 11.2 5.1 - 22.5
FNS-21.4 21.4 1.7 20.3 - 22.5 10.2 - 45.0
FNS-30 30.0 1.7 28.5 - 31.5 14.3 - 63.0
FNS-45 45 1.7 42.8 - 47.3 21.3 - 94.5
FNS-50 50 1.7 47.5 - 52.5 23.8 - 105
FNS-60 60 1.7 57.0 - 63.0 28.4 - 126
FNS-70 70.0 1.7 66.5 - 73.5 33.3 - 147
FNS-100 100 2.7 95.0 - 105 47.5 - 210
FNS-120 120 2.7 114 - 126 57.0 - 252
FNS-140 140 2.7 133 - 147 66.5 - 294
FNS-160 160 2.7 152 - 168 76.0 - 336
FNS-180 180 2.7 171 - 189 85.5 - 378
FNS-200 200 2.7 190 - 210 95 - 420
FNS-250 250 3.0 238 - 262.5 119 - 525
FNS-300 300 3.0 285.7 - 315 142.8 - 630
FNS-350 350 3.0 333.3 - 367.5 166.7 - 735
FNS-400 400 3.0 380.9 - 420 190.5 - 840
FNS-450 450 3.0 428.6 - 472.5 214.3 - 945
FNS-500 500 3.0 476.2 - 525 238.1 - 1050
* Техническая информация по полосовым фильтрам Synergy Microwave



полосовые фильтры с высоким подавлением гармоник
Модель Цетральная частота, (MHz) Потери в полосе (макс.), dB Полоса пропускания по уровню 1dB, (MHz) Полоса пропускания по уровню 20dB, (MHz) Полоса пропускания по уровню 40dB, (MHz)
FIS-10.7 10.7 1.5 9.80 - 11.6 7.49 - 13.9 3.40 - 32.1
FIS-21.4 21.4 1.5 19.6 - 23.2 14.9 - 27.8 6.8 - 64.2
FIS-30 30.0 1.5 27.5 - 32.5 21.0 - 39.0 9.3 - 90.0
FIS-45 45.0 1.5 41.2 - 48.8 31.5 - 58.5 13.0 - 135
FIS-50 50.0 1.5 45.8 - 54.3 35.0 - 65.0 15.8 - 150
FIS-60 60.0 1.5 54.9 - 65.1 42.0 - 78.0 19.0 - 180
FIS-70 70.0 1.5 64.0 - 75.9 49.0 - 91.0 20.3 - 210
FIS-100 100 1.5 91.5 - 108.5 70.0 - 130 30.3 - 300
FIS-120 120 1.5 109.8 - 130.2 84.0 - 156 36.0 - 360
FIS-140 140 1.5 128.1 - 151.9 98.0 - 182 42.7 - 420
FBS-11 10.7 3.5 0.3 9.63 - 11.8 8.5 - 12.85
FBS-21 21.4 3.5 1.0 19.26 - 23.6 17 - 25.7
FBS-30 30 3.5 1.5 27 - 33 24 - 36
FBS-45 45 3.5 2.2 40 - 50 35 - 56
FBS-50 50 4.0 2.5 45 - 56 40 - 62
FBS-60 60 4.0 3.0 54 - 67 48 - 74
FBS-70 70 4.6 3.5 63 - 77 56 - 86
FBS-140 140 5.0 8.0 125 - 160 110 - 175
FBS-200 200 6.0 12.0 180 - 230 155 - 250
* Техническая информация по полосовым фильтрам Synergy Microwave



фазовращатели
Модель Диапазон частот, (MHz) Диапазон изменения фазы,(град.) Потери, (dB) [Ном./макс.] Управляющее напряжение, (VDC) Макс. уровень вх. мощности, (dBm)
PS193199B 1930 - 1990 0 - 360 2.5/3.5 0 - 12 0
PS210220B 2100 - 2200 0 - 360 2.5/3.5 0 - 12 0
PS2122A 2100 - 2200 0 - 90 1.5/2.2 0 - 5 0
PS2122B 2100 - 2200 0 - 180 1.5/2.2 0 - 15 0
* Техническая информация по остальным моделям фазовращателей



направленные ответвители
Модель Диапазон частот,(MHz) Ответвление, (dB) [Ном.] Неравномерность ответвления, (dB) Прямые потери, (dB) [Ном./Макс.] Направленность, (dB) [Ном./Мин.] Макс. уровень вх. мощности, (W)
KBK-703  1 - 500 11.25 ±0.5 ±0.6 0.6/1.0 32/20 1
KBK-7C4   1 - 1000 11.0 ±0.5 ±0.5 1.2/2.0 26/20 1
SDC5100D 5 - 1000 20 ±0.5 ±0.5 0.45/0.95 30/18 1
SC-4B 5 - 1000 10.7 ±0.5 ±0.5 0.8/1.6 35/15 1
KBK-708S 10 - 2000 9.8 ±0.8 ±1.0 2.4/3.0 22/13 1
SDC-C7 10 - 2000 9.8 ±0.8 ±1.0 2.4/3.0 17/13 1
KBS-10-225 225 - 400 10.5 ±1.0 ±0.5 0.6/0.7 25/18 50
KDS-20-225 225 - 400 20 ±1.0 ±0.5 0.2/0.4 25/18 50
KBK-10-225 225 - 400 10.5 ±1.0 ±0.5 0.6/0.7 25/18 50
KDK-20-225 225 - 400 20.0 ±1.0 ±0.5 0.2/0.4 25/18 50
SCS100800-10 1000 - 8000 10.5 ±1.5 ±1.75 1.2/1.5 18/7 25
KBK100800-10 1000 - 8000 10.5 ±1.5 ±1.75 1.2/1.5 18/7 25
SCS100800-20 1000 - 8000 20.5 ±1.5 ±2.5 0.45/0.75 14/5 25
KDK100800-20 1000 - 8000 20.5 ±1.5 ±2.5 0.45/0.75 18/5 25
KEK-704DH-2 850 - 1250 30.0 ±1.5 ±0.25 0.0/0.3 /25 500
* Техническая информация по остальным моделям направленных ответвителей



трансформаторы
Модель Диапазон частот, (MHz) Соотношение импедансов  Вносимые потери в полосе частот, (MHz)
1 dB 2 dB 3 dB
ST-K1 0.003 - 300 1:1 0.02 - 50 0.01 - 150 0.003 - 300
TW-2A2 0.003 - 300 1:1 0.02 - 50 0.01 - 150 0.003 - 300
TW-205 0.028 - 1000 1:1 0.055 - 450 0.035 - 900 0.028 - 1000
TW-207 0.04 - 140 1:1 0.100 - 55 0.05 - 100 0.04 - 140
TW-2Q2 0.05 - 200 1:1 0.2 - 80 0.08 - 150 0.05 - 200
TW-206 5 - 450 1:1 12 - 150 7 - 300 5 - 450
TW-204 9 - 1200 1:1 20 - 150 12 - 790 9 - 1200
ST-K2 0.075 - 400 1:1.5 0.370 - 185 0.120 - 300 0.075 - 400
TW-208 0.075 - 400 1:1.5 0.370 - 185 0.120 - 300 0.075 - 400
TW-211 0.0100 - 400 1:1.5 0.250 - 200 .0140 - 300 .0100 - 400
TW-209 0.480 - 175 1:1.5 2 - 54 0.135 - 120 0.480 - 175
TW-2A3 0.075 - 500 1:1.5 1 - 50 0.2 - 100 0.075 - 500
TW-2A4 0.050 - 600 1:2 0.5 - 200 0.1 - 400 0.050 - 600
TW-216 0.060 - 250 1:2 1.7 - 55 0.100 - 190 0.060 - 250
TW-215 0.100 - 275 1:2 1 - 85 0.200 - 195 0.100 - 275
ST-K3 0.650 - 525 1:2 - 2.2 - 400 0.650 - 525
TW-210 0.650 - 525 1:2 - 2.2 - 400 0.650 - 525
TW-2A1 0.01 - 100 1:2.5 0.50 - 20 0.02 - 50 0.01 - 100
ST-K4 0.070 - 300 1:2.5 0.780 - 175 0.140 - 225 0.070 - 300
TW-219 0.070 - 300 1:2.5 0.780 - 175 0.140 - 225 0.070 - 300
TW-217 0.230 - 495 1:2.5 4.8 - 175 0.400 - 425 0.230 - 495
TW-218 0.300 - 300 1:2.5 - 0.700 - 200 0.300 - 300
TW-220 0.080 - 340 1:3 0.550 - 150 0.160 - 295 0.080 - 340
ST-K5 0.270 - 500 1:3 3.6 - 160 0.490 - 430 0.270 - 500
TW-225 0.270 - 500 1:3 3.6 - 160 0.490 - 430 0.270 - 500
TW-2B2 0.50 - 250 1:3 0.5 - 70 0.1 - 200 0.05 - 250
TW-2C2 0.02 - 200 1:4 0.1 - 100 0.05 - 150 0.02 - 200
TW-227 0.115 - 200 1:4 12 - 50 0.240 - 155 0.115 - 200
ST-K6 0.2 - 350 1:4 2 -100 0.35 - 300 0.2 - 350
TW-2C3 0.2 - 350 1:4 2 -100 0.35 - 300 0.2 - 350
TW-226 0.245 - 425 1:4 5.5 - 215 0.475 - 350 0.245 - 425
ST-K7 0.3 - 300 1:5 0.5 - 100 0.6 - 200 0.3 - 300
TW-2E2 0.3 - 300 1:5 0.5 - 100 0.6 - 200 0.3 - 300
ST-K8 0.3 - 200 1:6 0.5 - 50 0.5 - 150 0.3 - 200
TW-2G2 0.15 - 250 1:8 2 - 100 0.25 - 200 0.15 - 250
TW-2D2 0.15 - 200 1:9 2 - 40 0.3 - 150 0.15 - 200
TW-2F2 0.3 - 120 1:13 5 - 20 0.7 - 80 0.3 - 120
TW-2H2 0.3 - 120 1:16 5 - 20 0.7 - 80 0.3 - 120
TW-2B1 0.03 - 20 1:36 0.1 - 50.0 0.05 - 10 0.03 - 20
TW-2K1 0.02 - 250 1:4 0.1 - 100 0.05 - 150 0.02 - 250



широкополосные трансформаторы
Модель Диапазон частот, (MHz) Соотношение импедансов Вносимые потери, (dB) [Ном./Макс.] Разбаланс амплитуды, (dB) [Ном./Макс.] Разбаланс фазы, (Град.) [Ном./Макс.] Максимальный уровень вх. мощности, (W) Тип схемы
TM1-0 0.3 - 1000 1:1 2.5/3.4 0.75/1.0 10.0/10.0 0.25 1
TM1-1 0.4 - 500 1:1 1.2/1.8 0.1/0.3 1.0/3.0 0.25 2
TM1-6 5 - 3000 1:1 1.0/2.5 0.5/0.7 10.0/12.0 1.0 3
TM1-2 20 - 1200 1:1 1.2/1.7 0.6/.075 8.0/11.0 0.25 2
TM1-8 800 - 4000 1:1 2.0/3.0 0.3/0.5 2.0/5.0 0.25 3
TM4-1 10 - 1000 1:4 1.9/2.6 0.4/0.7 4.0/8.0 1 4
TM4-4 10 - 2500 1:4 1.9/2.6 0.4/0.7 4.0/8.0 1 4
TM1.5-2 0.5 - 550 1.5:1 0.4/1.0 0.25/0.75 2.0/4.0 0.25 -
TM2-1 1 - 600 2:1 0.5/1.2 0.6/0.8 8.0/10.0 0.25 2
TM2-GT 5 - 1500 2:1 0.8/1.5 - - 0.25 5
TM4-0 0.2 - 350 4:1 1.5/2.2 0.5/0.8 3.0/5.0 0.25 2
TM4-GT 5 - 1000 4:1 1.2/1.6 - - 0.25 6
TM8-GT 5 - 1000 8:1 1.6/2.2 - - 0.25 6
Схемы широкополосных трансформаторов Synergy (слева - направо: 1-6)
Схемы широкополосных трансформаторов Synergy (слева - направо: 1-6)



широкополосные усилители мощности
Модель Диапазон частот, (GHz) Коэфф. усиления, dB Устойчивость к рассогласованию КСВ нагрузки,  [Ном./Макс.] Уровень вых. мощности, P1dB (dBm) [Ном.] Уровень гармоник, (dBc) Уровень побочных сотавляющих, (dBc) Напряжение питания, V
BPA20180 2-18 15 2:1/3:1 29 -30 -70 13.5 … 15
BPA35115 3,5-11,5 15 1,3:1/1,75:1 29 -30 -70 13.5 … 15
BPA2060 2-6 17 1,5:1/2,2:1 29 -30 -70 13.5 … 15
BPA2100 0,025-1 37 1,4:1/3:1 39 - - 32
* Техническая информация по микросхемам - усилителям мощности



кабели
Модель Частотный диапазон, (GHz) Длина*, (ft.) Тип коннектора, («папа»)
SF2-SMSM DC-18 2 SMA - SMA
SF3-SMSM DC-18 3 SMA - SMA
SF2-SMNM DC-18 2 SMA -  N
SF3-SMNM DC-18 3 SMA -  N
SFR2-SMSM DC-8 2 SMA - SMA
SFR3-SMSM DC-8 3 SMA - SMA
* Возможно изготовление кабелей нестандартной длины по требованию заказчика.
