Справочная информация по продукции Evans Capacitor

Полная информация о продукции доступна на сайте производителя: http://www.evanscap.com/

Информационные брошюры:

Продукция EVANS Capacitor Company (на русском)
PDF evans_brochure_rus.pdf (947 Кб) - для просмотра необходим Adobe Acrobat Reader

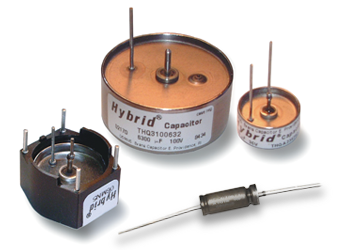

EVANS Capacitor Company Компания Evans Capacitor Company выпускает компактные конденсаторы большой емкости для нужд авиации, космоса и ответственных применений. Они заменяют стандартные конденсаторы в “военном” исполнении, а также применяются в резервных источниках питания где основными требованиями являются размер, вес и надёжность.
Герметичные конденсаторы с маркой Evans Hybrid® Capacitor и Capattery® имеют несколько патентованных особенностей, обеспечивающих весомые преимущества, по сравнению со стандартными конденсаторами. Конденсаторы не только
отвечают но и превосходят требования министерства обороны и министерства энергетики США, регулярно применяюся в самых ответственных примененениях таких как: фазированные антенные решетки, лазерное наведение, устройства связи, управления, бортовые дисплеи, модули управления вооружением.		 Образцы продукции EVANS Capacitor Company

Как конденсаторы Evans Hybrid экономят вес и объём?

Конденсаторы Hybrid® обеспечивают для источников питания: высокую мощность, фильтрацию, коррекцию коэффициента мощности, а также работу при высоком импульсном отборе энергии. Конденсаторы доступны в диапазоне напряжений от 10 до 125 В и емкостей от 20 мкФ до 1.5Ф. Конденсаторы Evans намного меньше и легче электрически эквивалентных “мокрых” танталовых, чип танталовых а также алюминиевых электролитических конденсаторов. Конденсаторы Evans Hybrid состоят из высоковольтного анода с диэлектриком из Ta2O5 и катода электрохимического конденсатора из RuO2 обладающим высокой плотностью электрического заряда. Они обеспечивают удельную энергию в 4 раза ольшую чем “мокрые” танталовые конденсаторы и имеют более чем в 10 раз больше плотность энергии чем у алюминиевых конденсаторов, обеспечивая ёмкость до 2 Джоулей/ см3 и 0.5Дж. /грамм. В отличии от других суперконденсаторов, которые используют последовательное соединение ячеек, конденсаторы Evans Hybrid допускают высокое напряжение на одной ячейке, таким образом одиночный конденсатор Hybrid заменяет несколько суперконденсаторов соединенных последовательно (при заданном рабочем напряжении). Одиночный конденсатор Evans имеет низкое сопротивление (ESR), что обеспечивает постоянную времени на уровне 1 мс и меньше, что позволяет его использование в условиях работы с высоким отбором энергиии. Конденсаторы доступны с напряжением  от 10 до 125 В в различных исполнениях. Они имееют низкий ток утечки (~0,1 nA/uFV) и высокую рабочую частоту (до 10 кГц).

Компактный источник энергии большой мощности: модули конденсаторов Hybrid

Батареи конденсаторов состоят из нескольких конденсаторов Evans специально произвиденных и аттестованых для ответственных применений. Батареи выпускаются в виде сборок из 3 или 6 конденсаторов Evans Hybrid. Конденсаторы совмещены вместе с необходимыми баластными резисторами, размещены на печатных платах, залитых эпоксидным компаундом и корпусированы в анодированные алюминиевые корпуса. Батареи могут быть соединены паралельно для большей ёмкости или последовательно для большего напряжения. Корпуса имеют сквозные отверстия для монтажа.

Суперконденсаторы Evans Capattery работают в самых жёстких условиях эксплуатации

Конденсаторы серии Evans Capattery® это высоконадежные двухуровневые углеродистые электрохимические конденсаторы. Конденсаторы расчитаны на рабочее напряжение 5.5 и 11 В, ёмкость от 0.5 Ф до 1.5 Ф, имеют герметичный сварной корпус из тантала с защитным селективным клапаном (Permselective™). Они обеспечивают энергию в системах резервного питания в диапазоне температур от -55° до 85°C, выдерживают удар, вибрацию, и жесткие условия эксплуатации, которые выводят из строя другие конденсаторы. Не высыхают как электролитические конденсаторы,и не имеют эффекта памяти, как NiCd аккумуляторы, могут быть заряжены и разряжены бесконечное число раз.

Серия THQ1 Hybrid

Cерия THQ1 оптимально подходит под нужды бортовых и специальных применений, требующих высокую мощность. Выпускаются в компактном герметичном танталовом корпусе. Температурный диапазон: -55..125°С

 Серия THQ1 Hybrid
 Наименование    Код DSCC    Напряжение при 85°С  (В)  Напряжение при 125°С  (В)  Ёмкость на 120 Гц (мкФ)   Макс. ESR на 1 кГц (мОм)   Тип корпуса  Высота (H), дюймы
 THQ1010503    04001-01   10 6  50’000   50  THQ   0,312
 THQ1016303    04001-02   16 9,5  30’000   50  THQ   0,312
 THQ1025183    04001-03   25 15  18’000   50  THQ   0,312
 THQ1035123    04001-04   35 21  12’000   50  THQ   0,312
 THQ1050802    04001-05   50 30  8’000   60  THQ   0,312
 THQ1063402    04001-06   63 37,5  4’000   10  THQ   0,312
 THQ1080282    04001-07   80 48  2’800   10  THQ   0,312
 THQ1100192    04001-08   100 60  1’900   125  THQ   0,312
 THQ1110152    04001-09   110 66  1’500   200  THQ   0,312
 THQ1125112    04001-10   125 75  1’100   200  THQ   0,312



Серия THQ3 Hybrid

Cерия THQ3 имеет такой же посадочный размер, как и серия THQ1, при этом обеспечивая большую ёмкость. Герметичны, очень высокая мощность, Температурный диапазон: -55..125°С.

 Серия THQ3 Hybrid
 Наименование    Код DSCC    Напряжение при 85°С (В)  Напряжение при 125°С (В) Ёмкость на 120 Гц (мкФ) Макс. ESR на 1 кГц (мОм) Тип корпуса  Высота (H), дюймы
 THQ3010154    04003-01    10    6    150’000    25    THQ    0,608
 THQ3016903    04003-02    16    9,5    90’000    25    THQ    0,608
 THQ3025543    04003-03    25    15    54’000    35    THQ    0,608
 THQ3035363    04003-04    35    21    36’000    35    THQ    0,608
 THQ3050243    04003-05    50    30    24’000    35    THQ    0,608
 THQ3063123    04003-06    63    37,5    12’000    35    THQ    0,608
 THQ3080822    04003-07    80    48    8’200    40    THQ    0,608
 THQ3100572    04003-08    100    60    5’700    50    THQ    0,608
 THQ3110452    04003-09    110    66    4’500    75    THQ    0,608
 THQ3125332    04003-10    125    75    3’300    75    THQ    0,608



Серия THQ4 Hybrid

Cерия THQ4 имеют такую же ёмкость, как серия THQ5 но в немного более коротком и лёгком корпусе. Конденсаторы данной серии имеют большую ёмкость, низкий ESR, способность отдать большой ток. Температурный диапазон: -55..125°С.

 Серия THQ4 Hybrid
Наименование Код DSCC  Напряжение при 85°С (В) Напряжение при 125°С (В) Ёмкость на 120 Гц (мкФ) Макс. ESR на 1 кГц (мОм) Тип корпуса Высота (H), дюймы
 THQ4010204    09022-01    10    6    200’000    25    THQ    0,725
 THQ4016124    09022-02    16    9,5    120’000    25    THQ    0,725
 THQ4025703    09022-03    25    15    70’000    25    THQ    0,725
 THQ4035503    09022-04    35    21    50’000    25    THQ    0,725
 THQ4050303    09022-05    50    30    30’000    25    THQ    0,725
 THQ4063163    09022-06    63    37,5    16’000    35    THQ    0,725
 THQ4080113    09022-07    80    48    11’000    35    THQ    0,725
 THQ4100752    09022-08    100    60    7’500    35    THQ    0,725
 THQ4110602    NA    110    66    6’000    50    THQ    0,725
 THQ4125452    09022-10    125    75    4’500    50    THQ    0,725



Серия THQ5 Hybrid

Cерия THQ5 имеет самую большую плотность электрического заряда, при этом низкий ESR. Температурный диапазон: 55..125°С

 Серия THQ5 Hybrid
Наименование  Код DSCC  Напряжение при 85°С (В) Напряжение при 125°С (В) Ёмкость на 120 Гц (мкФ) Макс. ESR на 1 кГц (мОм) Тип корпуса Высота (H), дюймы
 THQ5010204    04004-01    10    6    200’000    25    THQ    0,765
 THQ5016124    04004-02    16    9,5    120’000    25    THQ    0,765
 THQ5025703    04004-03    25    15    70’000    25    THQ    0,765
 THQ5035503    04004-04    35    21    50’000    25    THQ    0,765
 THQ5050303    04004-05    50    30    30’000    25    THQ    0,765
 THQ5063163    04004-06    63    37,5    16’000    35    THQ    0,765
 THQ5080113    04004-07    80    48    11’000    35    THQ    0,765
 THQ5100752    04004-08    100    60    7’500    35    THQ    0,765
 THQ5125452    04004-09    125    75    45’00    50    THQ    0,765



Серия THS Hybrid

Cерия THS3 cочетает в себе особенности серии THQ3, при этом имеет корпус удобный для создания компактных батарей. Рабочий температурный диапазон: -55..125°С. Температура хранения -62..130°С.

 Серия THS Hybrid
Наименование Код DSCC Напряжение при 85°С (В) Напряжение при 125°С (В) Ёмкость на 120 Гц (мкФ) Макс. ESR на 1 кГц (мОм) Тип корпуса Высота (H), дюймы
 THS3010204    09021-01    10    6    200’000    25    THS    0,615
 THS3016124    09021-02    16    9,5    130’000    25    THS    0,615
 THS3025703    09021-03    25    15    75’000    35    THS    0,615
 THS3035503    09021-04    35    20    50’000    35    THS    0,615
 THS3050303    09021-05    50    30    30’000    35    THS    0,615
 THS3063163    09021-06    63    38    16’000    35    THS    0,615
 THS3080103    09021-07    80    48    10’000    40    THS    0,615
 THS3085902    09021-08    85    51    9’000    50    THS    0,615
 THS3100702    09021-09    100    60    7’000    50    THS    0,615
 THS3110602    09021-10    110    65    6’000    65    THS    0,615
 THS3125422    09021-11    125    75    4’200    65    THS    0,615



Серия HQ1 Hybrid

Cерия HQ1 имеет характеристики серии THQ1 (в танталовом корпусе), при этом выпускаются в более лёгком, компактном и недорогом полипропиленовом корпусе. Серия имеет срок жизни 1000 часов при полном напряжении и температуре 70°С. Применяется в устройствах имеющих температуру эксплуатации не более 70°С.

 Серия HQ1 Hybrid
Наименование Код DSCC Напряжение при 70°С (В) Напряжение при 125°С (В) Ёмкость на 120 Гц (мкФ) Макс. ESR на 1 кГц (мОм) Тип корпуса
 HQ1010503    04002-01    10    -   50’000    50    HQ
 HQ1016363    04002-02    16    -   36’000    50    HQ
 HQ1025233    04002-03    25    -   23’000    50    HQ
 HQ1035123    04002-04    35    -   12’000    50    HQ
 HQ1050802    04002-05    50    -   8’000    60    HQ
 HQ1063402    04002-06    63    -   4’000    10    HQ
 HQ1080282    04002-07    80    -   2’800    10    HQ
 HQ1100192    04002-08    100    -   1’900    125    HQ
 HQ1110152    04002-09    110    -   1’500    200    HQ
 HQ1125112    04002-10    125    -   1’100    200    HQ



Серии THQA2 Hybrid и THQM2

Cерия THQA2 оптимально приспособлена для военных и аэрокосмических применений, требующих высокую мощность в компактном, герметичном танталовом корпусе. Применения включают в себя импульсную накачку, фильтрацию,резервные источники питания. Температурный диапазон: -55..125°С.

 Серия THQA2 Hybrid (внизу), THQM2 (вверху)
Наименование  Код DSCC Напряжение при 85°С (В)  Напряжение при 125°С (В)  Ёмкость на 120 Гц (мкФ)    Макс. ESR на 1 кГц (мОм)   Тип корпуса Высота (H), дюймы
 THQA2010103    04005-01    10    6    10’000    200    A2    0,274
 THQA2016502    04005-02    16    9,5    5’000    200    A2    0,274
 THQA2025382    04005-03    25    15    3’800    200    A2    0,274
 THQA2030302    04005-04    30    18    3’000    250    A2    0,274
 THQA2035252    04005-05    35    21    2’500    250    A2    0,274
 THQA2050152    04005-06    50    30    1’500    250    A2    0,274
 THQA2060871    04005-07    60    36    870    350    A2    0,274
 THQA2075561    04005-08    75    45    560    500    A2    0,274
 THQA2100361    04005-09    100    60    360    800    A2    0,274
 THQA2125211    04005-10    125    75    215    1250    A2    0,274

 THQM2010103    04005-11    10    6    10’000    200    M2    0,450
 THQM2016502    04005-12    16    9,5    5’000    200    M2    0,450
 THQM2025382    04005-13    25    15    3’800    200    M2    0,450
 THQM2030302    04005-14    30    18    3’000    250    M2    0,450
 THQM2035252    04005-15    35    21    2’500    250    M2    0,450
 THQM2050152    04005-16    50    30    1’500    250    M2    0,450
 THQM2060871    04005-17    60    36    870    350    M2    0,450
 THQM2075561    04005-18    75    45    560    500    M2    0,450
 THQM2100361    04005-19    100    60    360    800    M2    0,450
 THQM2125211    04005-20    125    75    215    1250    M2    0,450



Серия THQS2 Hybrid

Cерия THQS2 явлеется специальным исполнением с защитой от вибрации. Выдерживают удар в 30'000 g и более.

 Серия THQS2 Hybrid
Наименование  Код DSCC  Напряжение при 85°С (В) Напряжение при 125°С (В) Ёмкость на 120 Гц (мкФ) Макс. ESR на 1 кГц (мОм) Тип корпуса Высота (H), дюймы
 THQS2008133    -   8    4,8    13’000    20    S2    0,341
 THQS2010103    -   10    6    10’000    20    S2    0,341
 THQS2016622    -   16    9,5    6’250    20    S2    0,341
 THQS2025442    -   25    15    4’400    10    S2    0,341
 THQS2035292    -   35    21    2’900    25    S2    0,341
 THQS2050162    -   50    30    1’600    25    S2    0,341



Высокотемпературные серии THQA2-HT Hybrid и HC-HT

Cемейства THQA2-HT и HC-HT оптимально приспособлены для применений в условиях высокой температуры, где требуется высо- кая мощность. Выпускаются в компактном герметичном танталовом корпусе. Могут выпускаться в виде заказных сборок/модулей для достижения необходимой мощности. Данные серии могут суспехом применяться для оптимизации существующих разработок, с целью снижения веса и увеличения мощности, например, вместо керамических конденсаторов. Рабочая температура до 175-200°С Cерия HC выпускается в стандартизованных металлических корпусах типа «B» и «D».

 Серия HC в корпусе типа D
 Наименование    Код DSCC    Напряжение при 175°С (В)    Напряжение при 200°С (В)  Ёмкость на 120 Гц (мкФ)    Макс. ESR на 1 кГц (мОм)   Тип корпуса Высота (H), дюймы
 THQA2075561HT    -   37,5    30    560    500    A2    0,274
 THQA2100361HT    -   50    40    360    800    A2    0,274
 THQA2125211HT    -   62,5    50    215    1250    A2    0,274

 Наименование  Код DSCC  Напряжение при 175°С (В)  Напряжение при 200°С (В)  Ёмкость на 120 Гц (мкФ)    Макс. ESR на 1 кГц (Ом)   Тип корпуса  Длина (L) / диам. (D),  дюймы
 HCB075111HT    -   50    45    110    1.3   HCB 0.641/0.281
 HCB100680HT    -   70    60    68    1.2   HCB 0.641/0.281
 HCD050681HT    -   35    30    680    0,7   HCD 1.062 / 0.375
 HCD075471HT    -   50    45    470    0,9   HCD 1.062 / 0.375
 HCD100221HT    -   70    60    220    1,2   HCD 1.062 / 0.375
 HCD125151HT    -   85    75    150    1,6   HCD 1.062 / 0.375



Cерия HC высокой ёмкости

Серии HyCap доступны в исполнении по спецификации DSCC 93026, а также в стандарном исполнении с расширенными границами ёмкостей. Температурный диапазон: -55..125°С. Улучшенная замена широко известных серий К52-1, К52-1М, K52-9, К52-11, K52-18, К52-19, К52-21 (ОАО «Элеконд») и других производителей.

 Серия HC2 в корпусе типа D
Наименование Код DSCC Напряжение при 85°С (В) Напряжение при 125°С (В) Ёмкость на 120 Гц (мкФ) Макс. ESR на 1 кГц (Ом) Тип корпуса Длина (L), диам. (D) дюймы
 HCB075111    93026-46    75    50    110    1.3    HCB   0.641/0.281
 HCB100680    93026-50    100    65    68    1.2    HCB   0.641/0.281
 HCD050681    93026-40    50    30    680    0,7    HCD   1.062 / 0.375
 HCD075471    93026-48    75    50    470    0,9    HCD   1.062 / 0.375
 HCD100221    93026-52    100    65    220    1,2    HCD   1.062 / 0.375
 HCD125151    93026-56    125    85    150    1,6    HCD   1.062 / 0.375
Cерия HC2 с расширенными значениями емкости
(дополнительная информация на данную серию доступна на сайте производителя www.evanscap.com)
 HC2B010102    -   10    6    1’000   -  HCB   0.641/0.281
 HC2D050152    -   50    30    1’500   -  HCD   1.062 / 0.375
 HC2D060122    -   60    35    1’200   -  HCD   1.062 / 0.375
 HC2B075221    -   75    45    220   -  HCB   0.641/0.281
 HC2D075102    -   75    45    1000   -  HCD   1.062 / 0.375
 HC2B100151    -   100    60    150   -  HCB   0.641/0.375
 HC2D100471    -   100    60    470   -  HCD   1.062 / 0.375
 HC2D125331    -   125    75    330   -  HCD   1.062 / 0.375



Корпуса со шпильками для серии THQ

Cемейство THQ доступно в исполнении с крепежными шпильками, которые приварены непосредственно к корпусу. В частности, данный конструктив имеют корпуса предназначенные для глубоководного применения (выдерживают даваление до 10'000 psi). Шпильки могут быть добавлены к любой серии THQ или THS.

 Серия THQ в корпусе со шпильками
 Наименование  cуффикса Тип Высота  шпильки  (дюйм)   Чертёж корпуса Чертёж  корпуса
 SM    2-56 THD    0,22    THQ-SM    THS-SM
 SM01    2-56 THD    0,28    THQ-SM    THS-SM
 SM02    2-56 THD    0,41    THQ-SM    THS-SM
 SM03    2-56 THD    0,16    THQ-SM    THS-SM
 SM04    2-56 THD    0,19    THQ-SM    THS-SM



Cерия Capattery

Cерия Capattery - высоконадёжные конденсаторы (более 1 млн циклов заряда-разряда), без эффекта памяти, стойкие к агрессивным средам. Выполнены в сварном танталовом корпусе. Температурный диапазон: -55..85°С.

 Серия Capattery
Наименование  Рабочее напряжение, В Ёмкость
 RS055105    5,5    1 Ф
 RS100564    10    0,56 Ф
 RS110474    11    0,47 Ф
 RE055155    5,5    1,5 Ф
 RE110504    11    0,5 Ф
 RE110754    11    0,75 Ф
 RE055105    5,5    1 Ф



Cерия PTHQ: конденсатор в защитном кожухе

Конденсаторы THQ3 могут выпускаться в исполнении с дополнительным анодированным алюминиевым кожухом. Корпус заполнен защитным компаундом. Данное исполнение пригодно для применений в услових высокой вибрации где конденсатор должнен быть очень жёстко закреплён.

 Серия PTHQ (конденсатор в защитном кожухе)



Модульные сборки из 3 или 6 конденсаторов

Конденсаторы могут быть соединены в батареи из трёх или шести конденсаторов, включая необходимые резисторы. Сборка заливается защитным компаундом и помещается в анодированный алюминиевый корпус. Температурный диапазон: -55..85°С

 Батарея из 6 конденсаторов (6 pack)
6Р: паралельное включение 3Р: паралельное включение 3S: последовательное включение
900'000 мкФ при 10 В 450'000 мкФ при 10 В 1100 мкФ при 300 В
540'000 мкФ при 16 В 270'000 мкФ при 16 В 1900 мкФ при 250 В
320 000 мкФ при 25 В 160'000 мкФ при 25 В 2800 мкФ при 200 В
220 000 мкФ при 35 В 110 000 мкФ при 35 В 4000 мкФ при 160 В
140'000 мкФ при 50 В 70'000 мкФ при 50 В
70'000 мкФ при 63 В 36'000 мкФ при 63 В
50 000 мкФ при 80 В 25 000 мкФ при 80 В
30 000 мкФ при 100 В 16 000 мкФ при 100 В
20 000 мкФ при 125 В 10 000 мкФ при 125 В
