Справочная информация по продукции Amcom Communications

Полная информация о продукции доступна на сайте производителя: http://www.amcomusa.com/

Информационные брошюры:

Продукция Amcom Communications (на русском)
PDF amcom_products_rus.pdf (377 Кб) - для просмотра необходим Adobe Acrobat Reader

Amcom Communications

Компания Amcom была основана в Декабре 1996 года группой СВЧ разработчиков, которые имели опыт как в разработке СВЧ топологии, так и в технологии производства.

Amcom завоевал репутацию инновационного разработчика и производителя с низкими производственными издержками для дискретных полевых транзисторов, СВЧ-микросхем усилителей мощности, мощных усилительных модулей в исполнении готовым для интеграции в аппаратуру заказчика. Компания известна своими широкополосными высокоэффективными усилителями мощности: сотни Вт в диапазоне от 20 МГц до 1000 MГц; десятки Вт в диапазоне от 20 МГц до 3000 МГц.

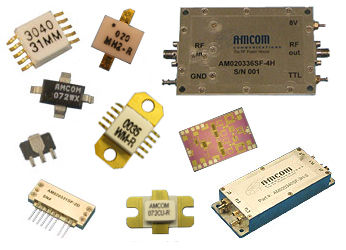

 Образцы продукции Amcom Communications
Образец продукции Amcom Communications

Специализация компании это сверхширокополосные, высокоэффективные, малогабаритные усилители мощности для применения в РЭБ, радарах, лабораторных системах.

Amcom Сommunications оснащён всем необходимым оборудованием, ресурсами, площадями для производства своей продукции. Amcom занимается изначальной разработкой топологии, затем передает заказ на полупроводниковую фабрику для производства пластин, либо использует готовые кристаллы, втч современные по технологии LDMOS. После получения кристаллов Amcom имеет мощности для корпусирования, сборки модулей, а также тестирования по СВЧ параметрам до отправки продукции заказчику.

Полевые СВЧ - транзисторы

 Корпус типа QG Корпус типа CU
Корпус типа QG (слева) и CU (справа)

Наименование

 Частота тестирования,
ГГц		 Усиление Gss,
дБ		 Мощность P1dB,
дБм		 IP3,
дБм		 КПД,
%		 Напряжение Vd,
В		 Ток Id,
мА
Серия QG (FET)
AM006MX-QG-R 3.5 13 22 34 42 5 60
AM012MX-QG-R 3.5 13 25 37 42 5 120
AM024MX-QG-R 3.5 13 28 39 42 5 240
AM036MX-QG-R 3,5 12 29.5 42 42 5 360
AM048MX-QG-R 3.5 11 31 43 42 5 480
Серия QF (FET)
AM006MX-QF-R 3.5 13 23.5 35 42 7 60
AM012MX-QF-R 3.5 13 26.5 37 42 7 120
AM024MX-QF-R 3.5 13 29.5 40 42 7 240
AM036MX-QF-R 3,5 12 31 42 42 7 360
AM048MX-QF-R 3.5 11 32.5 44 42 7 480
AM072MX-QF-R 3.5 11 34 44 42 7 720
Серия Cu (FET)
AM072MX-CU-R 3.5 11 34 46 40 7 720
AM100MX-CU-R 4.1 10 35 48 37 7 1000
AM150MX-CU-R 3.5 10 36.5 50 37 7 1500
AM200MX-CU-R 3.5 10 38 48 35 7 2000
AM300MX-CU-R 2.9 9 39.5 52 30 7 3000
Серия HIFET
AM005MH2-BI-R 3.5 15 25 40 40 14 50
AM010MH2-BI-R 3.5 15 28 43 40 14 100
AM020MH2-BI-R 3.5 15 31 46 40 14 200
AM020WH2-BI-R 3.5 14.6 32 46 40 14 300
AM120MH2-BI-R 3.5 15 39 50 30 14 1200
AM010MH4-BI-R 2.0 19 31 46 35 28 100
AM032MH4-BI-R 2.0 19 36 49 35 28 320
Power pHEMT
AM005WX-BH-R 12 16 25 37 55 8 150
AM010WX-BH-R 12 12 29.5 38.5 50 8 300
AM030WX-BH-R 10 10.8 34 42 49 8 300
AM060WX-BI-R 10 12 35.5 47 50 8 600
Серия SOT-89
AM048MX-89 3.5 9 31 43 42 5 480
AM048MX-89-R 3.5 9 31 43 42 5 480

СВЧ - микросхемы усилители мощности

 Корпус типа BM Корпус типа FM
Корпус типа BM Корпус типа FM
Наименование Диапазон рабочих частот, ГГц Усиление Gss,
дБ		 Мощность P1dB,
дБм		 IP3,
дБм		 КПД,
%		 Напряжение Vd, В Напряжение Vg, В
AM002535MM-BM(FM)-R 0.02-2.5 23 33 45 20 20 -1
AM003536WM-BM(FM)-R 0.01-3.5 23 35 48 20 20 -1
AM011037-WM(FM)-R 0.1-1 30 37 50 50 8 -0.7
AM012020WM-BM-R 0.1-2 30 16 NF=2дБ -- 8 - 1.2
AM012535MM-BM(FM)-R 0.03-2.5 23 33 45 20 20 -2.8
AM103026MM-BM-R 0.9-3.2 22 25 43 10 14 -2
AM132740MM-BM(FM)-R 1.3-2.7 26 38 51 30 14 -0.6
AM142540MM-BM(FM)-R 1.4-1.8 25 39 50 35 14 -0.86
AM143440WM-BM(FM)-R 1.4-3.4 20 38 44 44 12 - 0.9
AM153040WM-BM(FM)-R 1.4-3.4 18 37 43 30 12 -0.9
AM183031WM-BM-R 1.6-3.3 31 31 40 25 8 -1
AM203033MM-BM-R 2.2-3.6 35 32 41 24 8 -1
AM204437WM-BM(FM)-R 2.0-4.4 30 37 Нет 25 8 -0.76
AM244236WM-BM(FM)-R 2.4-4.2 31 36 Нет 30 8 -0.76
AM254038WM-BM(FM)-R 2.5-4.0 18 38 45 35 12 -0.9
AM254540WM-BM(FM)-R 2.5-4.5 18 40 53 40 12 -1
AM264240WM-BM(FM)-R 2.6-4.2 20 39 50 35 14 -0.95
AM284233MM-BM-R 2.8-4.2 34 33 40 25 8 -0.7
AM304031WM-BM-R 2.6-4.6 31 32 39 25 8 -0.7
AM324036WM-BM(FM)-R 3.0-4.2 29 36 45 25 8 -0.7

Примечание 1: Размер корпуса BM: 0.7 x 0.7 х 0.1 дюйм
Примечание 2: См. описание на http://www.amcomusa.com/ для более детальной информации

СВЧ - усилители мощности (модули)

 Образцы модулей - усилителей мощности Образцы модулей - усилителей мощности
Образцы модулей - усилителей мощности
Наименование Диапазон рабочих частот, МГц Усиление Gss,
дБ		 Мощность P1dB,
Вт		 IP3,
дБм		 КПД,
%		 Напряжение Vd, В Напряжение Vg, В Размеры,
дюймы
AM000551SF-2H 30-500 26 125 Нет 30 28 Нет 8.8x1.5x0.91
AM003040SF-2H 10-3000 22 10 50 22 24 Нет 6.0x4.0x0.66
AM003040SF-4H 50-3000 43 41 55 18 24 Нет 6.0 х 3.3 х 0.66
AM003536SF-2H 10-3500 22 4 49 20 24 Нет 2.8x2.0x0.56
AM020331SF-2D 100-350 25 2 Нет 30 7 -5 1.3x0.47x0.17
AM020336SF-4H 175-325 60 4 46 45 8 Нет 3.15x2.15x0.49
AM020340SF-3H 170-320 35 14 Нет 25 28 Нет 8.13x3.6x1.25
AM042644SF-3H 300-2600 35 20 50 33 28 Нет 4.72x2.56x0.98
AM053231SF-3H 500-3500 20 1.6 Нет 10 15 -5 4.0x3.0x0.75
AM080947SF-2H 860-900 25 50 57 30 10 -5 14.1x7.85x1.45
AM091047SF-2H 935-960 24 40 57 30 10 -5 14.1x7.85x1.45
AM091247SF-2H 900-1300 20 30 Нет 25 31, 7 -5 8.63x3.0x1.12
AM091251SF-1H 900-1300 10 100* Нет 30 31 Нет 8.8x3.5x0.91
AM091253SF-2H 950-1250 20 200* Нет 25 31 Нет 14.76x6x1.12
AM091257SF-6H 950-1250 70 500* Нет Нет 208 AC Нет см. описание
AM094233SF-3H 900-4200 19 1.6 Нет 10 15 -5 4.0x3.0x0.75
AM131535SF-2H 1350-1517 30 3 47 12 16.5 -15 6.0x1.3x0.67
AM141940SF-2H 1400-1800 25 5.5 50 20 16 Нет 2.8x2.0x0.56
AM183031SF-3H 1800-3400 31 1.25 38 12 12 Нет 2.8x2.0x0.56
AM204437SF-3H 2000-4400 30 4 44 15 12 Нет 2.8x2.0x0.56
AM232537SF-2H
приемо-перед. модуль		 2100-2600 TX:22
RX:16
NF:1.5		 5 Нет 20 14 Нет 2.8x3.0x0.56
AM243638SF-4H 2400-3600 37 6.3 45 25 13 Нет 4.0x2.5x0.56
AM273545SF-6H 2500-4000 50 30 53 19 12 Нет 8x4.75x1.0
AM304031SF-3H 2600-4600 29 1.25 37 12 12 Нет 2.8x2.0x0.56
AM304233SF-2H 3000-4200 16 2 43 24 7 -2 2.1x1.11x0.59
AM324036SF-3H 3000-4200 29 4 43 19 12 Нет 2.8x2.0x0.56
AM343635SF-2H 3400-3600 18 4 45 27 7 -2 2.8x1.5x0.61
AM404233SF-2H 4000-4200 16 2 45 31 7 -2 2.6x1.5x0.54
повторитель для приемо - перед. модуля 800-1900МГц, PCS/AMPS. См. описание на www.amcomusa.com

* Мощность в режиме насыщения.
